Objektnummer | B00013808 |
---|---|
ID-Nummer | 013808 |
Objektbezeichnung | Waldner W 90 |
Status | Archiv |
Status, Liefer- und Zahlungsbedingungen
Geräteüberprüfung
Die gebrauchten Laborgräte werden vor der Auslieferung von der Labexchange Service GmbH überprüft. Sie erhalten voll funktionsfähige Geräte.
Versandzeit
Die angegebenen Versandzeiten sind die jeweils kürzesten für einen Artikel. Die tatsächlich Versandzeiten können im Einzelfall davon abweichen. Die endgültigen Versandzeiten werden in der Auftragsbestätigung angegeben.
Bei Bestellung/Anfrage von mehreren Artikeln bieten wir grundsätzlich Sammellieferung an. Die Versandzeit berechnet sich nach der Position mit der längsten Versandzeit. Auf ausdrücklichen Wunsch ist eine Teillieferung möglich.
Versandarten
Paketdienste, Speditionen, Selbstabholung, Lieferung durch Labexchange-Fuhrpark
Lieferinformationen
Unsere Lieferbedingungen sind grundsätzlich zzgl. Versandkosten. Angegebene Versandkosten sind zu erwarten. Falls anfallende Versandkosten nicht angegeben sind, fragen Sie diese bitte gesondert an.
Die angegebenen Fracht- und Verpackungskosten beziehen sich auf den günstigsten Transportweg und sind vorbehaltlich unvorhergesehener Kostensteigerungen. Durch unvorhersehbare Ereignisse können sich die Frachtraten und die Lieferzeiten jederzeit ändern und müssten der aktuellen Situation angepasst werden. Incoterm-Kodierung gemäß Incoterms 2010: Bei Selbstabholung EXW, bei Sendungen per Schiff CFR, per Luftfracht CPT, übrige Sendungen DAP. Hinweis für Auslandssendungen: Ein Präferenznachweis/EUR1 wird von uns nicht ausgestellt. Bei Selbstabholung/EXW aus Drittländern und der EU werden 16% MWSt als Kaution einbehalten bis wir die Gelangensbestätigung/den Verbringungsnachweis des Käufers erhalten haben.
Zahlungsbedingungen
Wir akzeptieren keine Zahlung per Letter of Credit, PayPal etc. Der Rechnungsbetrag ist in jedem Fall ohne Abzug fällig. Die Ware bleibt bis zur vollständigen Bezahlung unser Eigentum. Skonto wird nicht gewährt.
Land |
Mögliche Zahlungsarten |
Bemerkung |
DE, AT, CH |
Rechnung, Vorkasse, Kreditkarte |
Eine Zahlung per Rechnung ist nur für Firmenkunden möglich. |
NL, BE, LU |
Rechnung, Vorkasse, Kreditkarte |
Eine Zahlung per Rechnung ist nur für Firmenkunden möglich. |
Alle weiteren Länder |
Vorkasse, Kreditkarte |
|
Es gelten unsere Allgemeinen Verkaufs-, Lieferungs- und Zahlungsbedingungen. Diese finden Sie hier. Zwischenverkauf, sowie Irrtum und Preisänderungen sind vorbehalten.
Statusdefinition
Alle Artikel sind gebrauchte Artikel, es sei denn ein Artikel wird explizit als Neugerät aufgeführt.
Status |
Zustand |
Bemerkung |
Sofort verfügbar |
gebraucht |
Der Artikel wurde bereits überprüft und befindet sich in einem einwandfreien Zustand. Er kann direkt an Sie versendet werden. |
Lagergerät |
gebraucht |
Der Artikel befindet sich in unserem Lager. Unsere Techniker werden den Artikel vor der Auslieferung überprüfen. Sie erhalten voll funktionsfähige Artikel. |
Anbieter |
gebraucht |
Der Artikel befindet sich noch beim Anbieter. Nach Ihrer Bestellung wird er von uns angekauft, überprüft und an Sie versendet. Ein Funktionszertifikat und ein Servicebericht sind bei der Lieferung enthalten. |
Neugerät |
neu |
Es handelt sich um einen fabrikneuen Artikel. Es gelten die Garantiebestimmungen des Herstellers sowie die gesetzliche Gewährleistungsfrist. |
Labprocure |
gebraucht |
Verantwortlich für den Inhalt dieses Geräteangebotes ist die Labprocure GmbH als Geräteinserent. Labprocure übernimmt die Haftung für die hier inserierten Angebote und für die beinhalteten Fotos und Angebotstexte. Labprocure GmbH, Bruckstrasse 58, 72393 Burladingen. |
Nachfolgende Abbildungen und Beschreibungen sind modellbezogen und aus Prospekten entnommen.
Sie geben nicht den Lieferumfang des Systems wieder.
Den exakten Lieferumfang entnehmen Sie bitte aus dem Angebotstext.
Bauteile und Funktionen:
Systemträger
als vormontierte Liefereinheit bestehend aus:
2 Funktionsständer aus stranggepreßtem Aluminium, längsseitig mit 3 durchgehenden Funktionshalfen
1 Verbindungszarge 100 mm hoch
2 Ständerfüße-nivellierbar
Oberteil
1 feste Frontblende 2fach, aus 5 mm dicker, dekorativer Schichtpreßstoffplatte, als Schiebefenstertasche ausgebildet (Bypass-System).
1 vertikales Front-Schiebefenster aus Plexiglas in Stahlrahmenkonstruktion mit Fallsicherung.
1 Abzugsdecke aus 19 mm dicker Trägerplatte*,
mit Beleuchtungsaufsatz, Plexiglas- bzw. transparenter PVC-Abdeckung und Hochleistungsreflektor.
1 Leuchtstofflampe komplett mit einer Lichtqualität von 500 Lux auf der Tischplatte.
2 Seiten aus 19 mm dicker Trägerplatte*
1 Rückwand aus 19 mm dicker Trägerplatte*.
1 Luftleitwand mit strömungsgünstig angearbeiteter Stauplatte, Material in Abhängigkeit von der Innenauskleidung*
Spezialausstattungen für Arbeiten im radioaktiven Bereich
lnnenauskleidung aus Chromnickelstahl, Werkstoff 1.4571, Dicke 1,25 mm. Oberfläche matt gebürstet, Ecken durchgehend fugenlos mit Hohlnaht verschweißt und verputzt.
· Materialwahl (Trägerplatten)
- Rückwand aus 19 mm besch. Flachpreßplatte
- Decke aus 19 mm besch. Flachpreßplatte
- Seiten aus 19 mm besch. Flachpreßplatte
- Luftleitwand aus Chromnickelstahl
oder
- lnnenauskleidung aus Polypropylen (PP), Dicke 6 mm, Ecken durchgehend fugenlos mit Hohlnaht verschweißt und verputzt.
· Materialwahl (Trägerplatten)
- Rückwand aus 19 mm besch. Span-Tischlerplatte
- Decke aus 19 mm besch. Span-Tischlerplatte
- Seiten aus 19 mm besch. Span-Tischlerplatte
- Luftleitwand aus Polypropylen, 6 mm Massiv
Abluftsammelkanal
Vormontiert auf der Abzugsdecke, vorgerichtet zum Anschluß an das weiterführende Abluft- bzw Filtersystem.
1 Abluftkanal aus Polypropylen (PP) - schwer entflammbar -, strömungsgünstig geformt mit Lüftungskupplung 200 mm Ø zur Abluftleitung.
Stativhalter
aus Polybutylenterephtalat (PBTP).Anzahl laut Einzelbeschrieb
Option:
- Seite mit Pendelklappe
- 1 Abluftleitung auf Polypropylen (PP) - schwer entflammbar-, mit Lüftungskupplung und Kanalübergang zum Filtergehäuse.
Lufttechnische Funktionen
Wirkungsweise
Durch den Einsatz strömungsgünstig geformter und angeordneter Bauteile
- Bypass-System oberhalb des Schiebefensters
- Luftleitwand mit Stauplatte
- Luftleit-Griffprofil am Frontschiebefenster
- Lufteinströmprofil an der Tischplatte
wird ein horizontal verlaufendes Wirbelfeld erzeugt, welches eine für den Schadstofftransport optimale Luftwalze aufbaut. Durch das Bypass-System bzw, durch die Luftleitwand mit Stauplatte wird ein gleichmäßiges Strömungsverhalten (ohne Totzonen) erreicht, welches kurze Verweilzeiten und schnelle Schadstoffausdünnung gewährleistet.
Das Luftleit-Griffprofil am Schiebefenster sowie das Lufteinströmprofil an der Tischplattenvorderkante beschleunigen die einströmende Luft und verhindern wirkungsvoll den Schadstoffausbruch sowie das Ausströmen eventueller schwerer Gase.
Sicherheitstechnische Einrichtungen
Wahlweise sind laut Einzelbeschrieb folgende sicherheitstechnische Ausstattungen lieferbar;
- Lufteinströmprofil an der Tischplattenvorderkante
- Einstellscheibe aus Plexiglas, 10 mm dick, 300 mm hoch, mit 2 Handschuhhalterungen (Schutzhandschuhe bauseits).
- Bleiabschirmung unterhalb der Tischplatte; auswechselbar, bis max. 35 mm dick.
- Fahrbarer Flaschenwagen zur Aufnahme von flüssigem, radioaktivem Abfall komplett mit Schutzbehälter, Sammelflasche.
- Füllstandsanzeige - elektrisch, optisch + akustisch
oder -mechanisch, optisch
- Fahrbarer Wagen zur Aufnahme von festem, radioaktivem Abfall mit Faltkasten
- Abzugsfunktionsanzeige, electronisch
- Sicherheits-Abluftregelung, electronisch
- Filterschrank mit 2 vollen Flügeltüren
- Maximal 3 Filtergehäuse aus massivem Polypropylen (pp) jeweils mit:
- Filteranpreßvorrichtung
- Wartungssack-Wechseltechnik
- Dichtsitzprüfrille nach DIN 25466, DIN 1946
- 2 Meßstutzen
- Schutzkappe für Meßstutzen
- Vorfilter nach DIN 24 195
- Schwebstoffilter »S« nach DIN 24 184
- Aktivkohlefilter mit imprägnierter Kohle
- Abriebfilter nach DIN 24 184
- Differenzdruckmesser für Vorfilter
- Differenzdruckmesser für schwebstoffilter »S«
- Differenzdruckmesser für Abriebfilter
Klassifizierung
Nach dem neuen Normenentwurf DIN 12 924 Teil 1 sind die Abzüge in 3 Klassen eingeteilt. Klassifizierungs-Kriterium ist die Gaskonzentration (Schadstoffausbruch) vor dem Abzug. Gemessen wird in Abhängigkeit von der Frontschieberstellung
- geschlossen
- ½ geöffnet
- ganz geöffnet
Funktionsnachweise
Meß-, Prüf- und Sicherheitsnachweise für alle erforderlichen Funktionen liegen vor
- von unabhängigen Instituten
- von der eigenen Meßstrecke
Mobilien W 90 Abzugsprogramm (Beispiel)

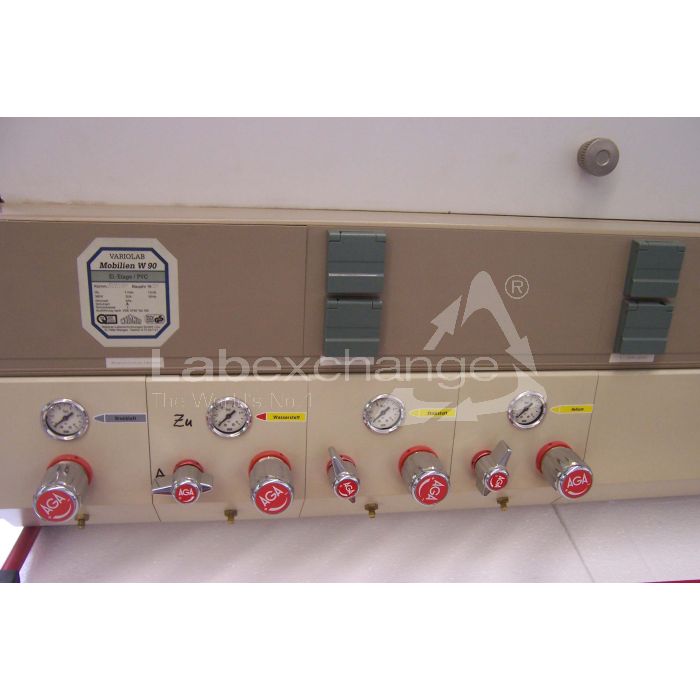

Sie bestehen aus einer Medienzelle, einer tragenden Einheit mit auswechselbarer Tischplatte und dem Abzugsoberteil. Zur funktionellen Ergänzung stehen Unterbauschränke aller Baureihen zur Verfügung. Die Sanitärund Elektroversorgung erfolgt entweder über die nebenstehend plazierte Mediensäule oder über eine im Unterbauschrank integrierte Armaturenblende bzw. über das spritzwassergeschützte Elektroversorgungssystem EL-ETAGE, das über dem Abzugsschiebefenster angebracht wird.
Die Schiebefenster sind aus Verbundsicherheitsglas in voller Höhe mit Querschiebern unter- . teilt und weisen strömungsgünstig geformte, durchlaufende Griffprofile, Edelstahldrahtaufhängung und Fallsicherungen auf. Das Schiebefenster ist zur Tischplatte hin so ausgebildet, daß bei möglichen Unfällen Spritzer, Splitter o. ähnl. um 90° zum Fußboden umgelenkt werden. Das Gegengewicht ist vorne in der Pylone leicht zugänglich untergebracht.
Ein Bypass-System oberhalb des Schiebefensters sorgt für eine reduzierte Einströmgeschwindigkeit bei geschlossenem Frontschieber und verhindert dadurch störende Turbulenzen. Die Seitenwände können mit Querschiebefenstern aus Verbundsicherheitsglas oder - bei Energieversorgung über Mediensäule - mit Pendelklappen geliefert werden. Abzugsdecke mit Beleuchtungsaufsatz gemäß VDE, Verbundsicherheitsglasabdeckung, Reflektorschirm und Druckentlastungsvorrichtung. Rückwand und Luftleinwand bilden einen Ansaugschacht
über die gesamte Abzugsinnenbreite. Die Luftleinwand hat eine untere, mittlere und obere Ansaugöffnung, wobei die untere Ansaugöffnung in den Ecken bis zur Tischplatte reicht und somit eine zuverlässige Absaugung von schweren Gasen gewährleistet.
Die Rückwand ist mit patentierten Stativhalterungen aus Polybutylenterephtalat mit Exenterbefestigung für Ø 13 mm Stativstäbe ausgerüstet. Über dem Abzugsdach ist ein Abluftstutzen oder ein nach strömungstechnischen Kriterien gestalteter Abluftsammelkanal aus schwer entflammbarem Polypropylen mit Kondensatsammler und bei Bedarf mit Ablauf angeordnet.
Die Innenauskleidung kann wahlweise aus Melamin, Phenolharz, PP oder Keraion sein. Die Tischplatten können wahlweise aus Steinzeug oder Fliesen bestehen und besitzen jeweils ein ringsum laufendes Wulstrandprofil. Tischplatten sind auswechselbar. An der Tischplattenvorderkante kann ein Lufteinströmprofil für das Freispülen der Arbeitsfläche von Schadgasen eingebaut werden.
Als zusätzliche Sicherheitseinrichtung bietet Waldner eine Abzugsfunktionsanzeige, die das Labor warnt, wenn der für die Sicherheit notwendige Mindestvolumenstrom unterschritten wird.
Bei allen Abzugseinheiten wurden umfangreiche lufttechnische Untersuchungen und Schadgasausbruchsmessungen nach DIN 12 924 durchgeführt.
