Firma:                   Dionex

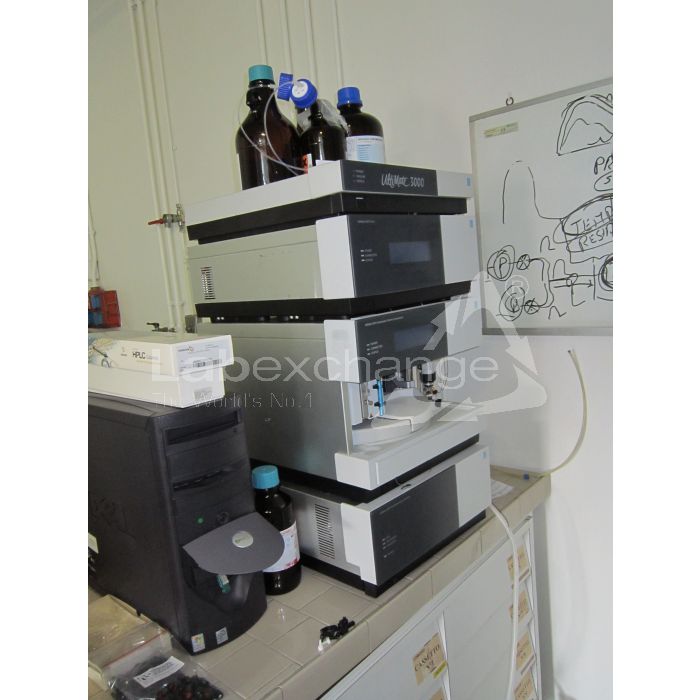

Modell:                HPLC-System

Kommentar:        Dokumente deut.

Autosampler ASI-100 / ASI-100 T - Spezifikationen

Injektionsprinzip

Inline split-loop .

Probenzahl

Abhängig vom verwendeten Probenteller:

3 anal./ zylind . Segmente       = 117 Gläschen à 1,8 ml+ 3 à 4 ml

3 anal./ kon . Segmente            = 117 Gläschen à 1,1 ml + 3 à 4 ml

3 Mini-Segmente                     = 192 Gläschen à 1,2 ml + 3 à 4 ml

3 Semipräp . Segmente           = 63 Gläschen à 4 ml + 3 à 4 ml

Probengläschen

Abhängig vom verwendeten Segmenttyp:

Typ 01 ( Analyt /Zylindrisch.):    1,8 ml Gläschen, zylindrisch, mit Crimpkappe

Typ 01 ( Analyt ./Konisch):        1,1 ml Gläschen, konisch, mit Crimpkappe

Typ 02 (Mini):                          1,2 ml Gläschen, zylindrisch, mit Crimpkappe

Typ 03 ( Semipräp ):                 4 ml Gläschen, zylindrisch, mit Schraubkappe

Alle Gläschen mit Septum Silikon/PTFE.

Injektionsvolumen

0,1 - 250 µl. mit Standardspritze und der entsprechenden Probenschleife in Schritten von 0,1µl

Verschleppung

< 0,1 %

Linearität

RSD < 0,5 %

Spülvolumen

Keines.

Probenverlust/Injektion

Keiner.

Min. Probenbedarf

5 µl

Reproduzierbarkeit

spezifizierter RSD      < 0,3% bei 5µl

typischer RSD            < 0,2% bei 5µl

typischer RSD            < 1,0% bei 1µl

Mehrfachinjektionen

max. 9 pro Gläschen

Sicherheitseinrichtungen

Überlauf-/Leckmelder, automatische Segmenterkennung (wenn eingeschaltet), Tellererkennung/Überwachung des manuellen Eingriffs (wenn eingeschaltet), automatische Vialerkennung ( i.e . Überwachung bei Probenflaschenfehlbelegung), elektronischer Probennadelschutz, Zeitüberwachung sämtlicher mechanischer Bewegungsabläufe (Injektionsventil, Dosierspritze, usw.).

Temperaturregelung (ASI-100T)

im Bereich von 4 - 45°C

beim Kühlen: -18°C von der Umgebungstemperatur

beim Heizen: +35°C von der Umgebungstemperatur

Eingabe / Anzeige

LCD-Display, Tastatur mit allgemeinen Bedienelementen und Funktionstasten zur Direktsteuerung, LED-Anzeige (7 Segmente) zur Angabe der Retentionszeit, LED-Anzeige (7 Segmente) zur Angabe des Probenortes in Verbindung mit den drei LEDs (rot/grün/blau), 2 Leuchtdioden ( Load / Inject ) zum Status des Motorschaltventils, 2 Leuchtdioden (cool/ heat ) zum Temperaturstatus (ASI-100T).

Medienberührte Teile

Edelstahl (1.4571/316SS), PCTFE, PTFE, PEEK, Vespel .

Arbeitsdruck

Max. 340 bar.

Umgebungsbedingungen

10° bis 35°C, Luftfeuchtigkeit über Taupunkt.

Ein-/Ausgänge

2x seriell (RS232[A] und RS232[B]), MSV, Probenort , Digital I/O.

Netzspannung

115 V/60 Hz bzw. 230 V/50 Hz

Leistungsaufnahme

ASI-100: max. 126 VA;

ASI-100T: max. 250 VA

Druckluft

Keine.

Abmessungen

400 x 450 x 360 mm (B x T x H).

Gewicht

ASI-100: 17 kg;

ASI-100T: 21 kg

Max. Tragkraft bei Stapelung

25 kg.

Technische Angaben Stand März 2000, Änderungen vorbehalten!

HPLC-Pumpenserie P 580 - Technische Daten

Förderleistung

Analytische Version: 0,001 ml/min - 10 ml/min

Präparative Version: 0,005 ml/min - 100 ml/min (HPG)

Verdrängungsvolumen Arbeitskolben

Analytische Version: 79,2 µl pro Hub

Präparative Version: 477,8 µl. pro Hub

Kolbendurchmesser

Analytische Version: 3,175 mm

Präparative Version: 7,8 mm

Gradientenformung

Niederdruckgradient:   quaternär

Hochdruckgradient:    binär (bei Option Solvent-Selector aus 4 Eluenten )

Flußgradient kombinierbar mit Lösungsmittelgradient

Mischkammer

Standardvolumen: 0,2 ml, Sondergrößen erhältlich

Förderdruck

Analytische Version: max. 500 bar, kurzzeitig 1000 bar

Präparative Version: max. 150 bar

Sicherheitseinrichtungen

einstellbare Druckabschaltung (Minimum/Maximum),

Zeitüberwachung der Pumpenfunktion,

Feuchtesensoren

Eingabe/Anzeige

Tastatur (30 Tasten),

8-zeilige LCD-Anzeige (je 21 Zeichen),

11 LED-Anzeigen, lösungsmittelresistent.

Eingaben während eines aktiven Gradientenprogramms möglich.

Steuerung

Alle Funktionen steuerbar via RS-232-Schnittstelle,

permanente Statusübertragung.

Service-Erinnerung

Automatisch, je nach Belastung (Gesamtlast).

Ein-/Ausgänge

1 serieller Anschluss (RS-232)

1 MSV-6-Anschluß

3 Relaisausgänge

3 Relaiseingänge für Start, Stop , Hold,

1 Analogausgang für Systemdruck

Medienberührte Teile

Edelstahl 1.4571, Saphir, Rubin, Keramik, UHMW‑Polyethylen , PCTFE, PTFE, PEEK

Netzspannung

100V / 230V ±10%, 50/60 Hz

Leistungsaufnahme

Standby :         15W

Volllast:           70W

Abmessungen

413 x 170 x 362mm (B x H x T)

Gewicht

Je nach Ausführung 12,7 - 15,8 kg

Technische Angaben: Stand November 1998. Änderungen vorbehalten!

Fluoreszenz-Detektor RF-2000 - Spezifikationen

Lichtquelle

150W Xenon-Lampe

Lampengehäuse

Gehäusetyp Selbstozonisation

Art der Monochromatoren

Anregungs- und Emissions-Monochomatoren F/2.4 mit ion blazed holographischem , konkaven Beugungsgittern

Anzahl der Beugungsgitterstriche

900/mm

Wellenlängenbereich

200-650nm und nullter Ordnung

Bandbreite

15nm (Anregungs- u. Emissionsseite)

Wellenlängengenauigkeit

±2nm

Wellenlängenreproduzierbarkeit

±0.2nm

Wellenlängenscangeschwindigkeit

SUPER, FAST, MEDIUM und SLOW,

4 Schritte:

SUPER: ca. 3.000nm/min

FAST: ca. 600nm/min

MEDIUM: ca. 120nm/min

SLOW: ca. 24nm/min

Wellenlängenbewegungsgeschwindigkeit

Ca. 15.000nm/min

Detektor

Signalseite: Photomultiplier

Monitorseite: Photodiode

Messmethode

monochromatisches Licht überwacht durch Ratio-Kompensations-System.

Zeitkonstante

0.1, 0.5, 1.5 und 3s, 4 Schritte

Empfindlichkeit

HIGH, MED und LOW, 3 Schritte

(Empfindlichkeitsunterschied ca. 32fach)

Verstärkung ( Gain )

x1, x4, und x16, 3 Schritte

(ca. 1mal, 4mal, und 16mal)

Vergrößerung (Range)

1/∞ (0mV), x1, x1/2, x1/4, x1/8, x1/16, x1/32, x1/64, x1/128, x1/256

Ausgänge

Aufzeichnungsgerät: 1mV, 10mV

Integrator : 1V/FS

Contact- Signalausgang (EVENT OUT- Ausgang )

Eingänge

Contact-Signaleingang

( START-Eingang , STOP-Eingang )

Zelle

12µlQuartz-Strömungsmesszelie, Drucktoleranz 1.96MPa {20kgf/cm²} (Wert in { } ist Bezugswert)

Kommunikationsmöglichkeiten

Extern steuerbar von CHROMELEON via RS‑232C

Anzeige

Fluoreszenzaktivierte Displayröhre

Mess-Funktion

• Monitor-Funktion:

Autozero, Basislinien-Shift

• Ablaufprogramm-Funktion:

Bis 32 Schritte können programmiert werden.

• Wellenlängen-Scanning-Funktion :

Anregungs- und Emissionswellenlängen-Scanning

Differentialspektrum Plot-Output

Speicherkapazität

• Messbedingungen:

Speicherung von 1 Messbedingung

• Ablaufprogramm:

Speicherung von 1 Ablaufprogramm

• Spektrum:

Speicherung von 3 Spektren

(Beim Ausschalten wird kein Backup angelegt.)

Abmessungen

260 (Breite) x 520 (Tiefe) x 205 (Höhe) mm

Gewicht

Ca. 17kg

Stromversorgung

AC 100V±10%, 120V±10%, 220V ±10%,

230V±10%, 240V±10% 50, 60Hz

Stromverbrauch

350VA

Umgebungstemperatur

4 ~ 35°C

Umgebungsluftfeuchte

45 ~ 80% (ab 30°C sollte die rel. Luftfeuchte 70% oder niedriger sein).

S/N

Signal/Rauschverhältnis der Raman-Streuung von destilliertem Wasser ist 300 oder höher (wenn EX = 350nm und RESPONSE = 1.5s.)
