Firma:              Berthold

Modell:            LB 133

Kommentar:    Dokumente dt.

Anwendung

Das LB 133 ist als handliches Dosisleistungsmeßgerät für den universellen Einsatz in der Kerntechnik ebenso wie in der Nuklearmedizin konzipiert worden. Es vereinigt die Vorteile der geringen Energieabhängigkeit mit der Stabilität und der hohen Meßempfindlichkeit von Zählrohrgeräten. Das LB 133 schließt somit eine Lücke bei der Dosisleistungsmessung kontinuierlicher Photonenstrahlung. Es soll vornehmlich dort zum Einsatz kommen, wo herkömmliche GM-Zählrohrgeräte im Meßbereich zu unempfindlich und in der Energieabhängigkeit nicht ausreichend waren.

Wesentliche Merkmale

-     Verwendung eines energiekompensierten Proportionalzählrohres als Detektor, sichert          großen Meßbereich bei gleichzeitig geringer Energieabhängigkeit

-     Kleinster (quasi-logarithm.) Anzeigebereich 0 - 3 pSv h-1 (0 - 0,3 mR/h), daher Nullpegel      noch gut meßbar. (statistische Standardabweichung 16 %)

-     Optische und akustische Anzeige bei Schwellenüberschreitung

-     Blinkanzeige im Instrument zur Signalisierung der bevorstehenden Batterie-Erschöpfung

-     Schlitzpotentiometer zur Schwelleneinstellung

-     Kontrolle der Batteriespannung über das Anzeigeinstrument

-     Netzanschlußgerät für stationären Betrieb

Technische Daten

Meßgröße:                               Photonen-Äquivalentdosis

Anzeigebereiche:                    Meßbereiche für Analoganzeige und Warnschwelle

                                               (bei kontinuierlicher Strahlung:)

                                               0 -          3 µSv/h          0,1 -           3 µSv/h

                                               0 -        30 µSv/h          1 -            30 µSv/h

                                               0 – 3 • 10 ² µSv/h         10   – 3 • 10 ² µSv/h

                                               0 – 3 • 10 ³ µSv/h         10 ² – 3 • 10 ³ µSv/h

                                               0 – 3 • 10 ⁴ µSv/h         10 ³ – 3 • 10 ⁴ µSv/h

Energieabhängigkeit der Meßwerte:

Nenngebrauchsbereich für Photonenenergie: 30 keV bis 1,3 MeV

Abhängigkeit der Meßwerte von der Strahleneinfallsrichtung:

Kleiner als 20 % bei Richtungsänderung von ± 45° zur Vorzugsrichtung.

Vorzugsrichtung: Radial zur Zählrohrachse

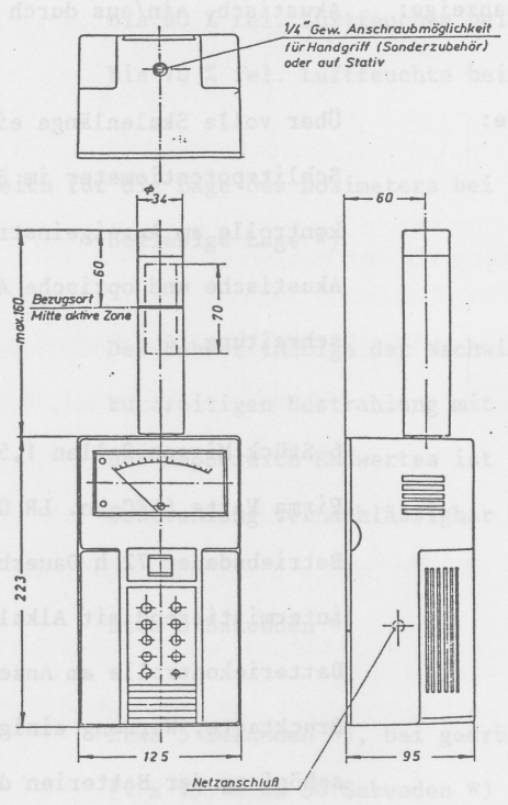

Bezugsort:

Mittelpunkt der ringförmigen Markierung am Zählrohr.

Temperaturabhängigkeit der Meßwerte :

Kleiner als ± 5 % im Nenngebrauchsbereich von 0°C bis + 30°C.

Nenngebrauchsbereich für den Luftdruck:

600 mbar bis 1300 mbar

Nenngebrauchsbereich für die Luftfeuchte:

bis 80 % rel. Luftfeuchte bei 0°C bis 20°C

bis 70% rel. Luftfeuchte bei 30°C

Nenngebrauchsbereich für die Lage des Dosimeters bei Verwendung:

Beliebige Lage

Nachwirkung:                          Der Fehler infolge der Nachwirkung einer kurzzeitigen       Bestrahlung mit dem 100-fachen des Meßbereich-Endwertes ist         1 min nach der Bestrahlung vernachlässigbar.

Anlaufzeit:                                Etwa 5 Sekunden

Einstellzeit:                              Etwa 5 Sekunden, bei gedrückter Taste 10 ( τ   x 10) etwa 50         Sekunden

Detektor:                                  Aluminium-Proportionalzählrohr mit speziellem Energiefilter,         wirksamer Querschnitt ca. 20 cm ²

                                               Kalibrierfaktor ca. 50 s ^-1 pro 10 µSv • h ^-1

Hochspannung:                       Fest ca. 1900 Volt, intern regelbar ± 200 Volt

Zeitkonstanten:                        2 s, x 10 durch Drucktaste

Einzelimpulsanzeige:              Akustisch, ein/aus durch Drucktaste

Alarmschwelle:                        Über volle Skalenlänge einstellbar über Schlitzpotentiometer im    Bedienfeld, Einstellkontrolle am Anzeigeinstrument durch         Drucktaste. Akustische und optische Alarmanzeige bei                                                Überschreitung

Batterien:                                 6 Stück Mignon-Zellen 1,5 Volt, z. B. Nr. 7244 Firma Varta             (IEC-No. LR 03)

                                               Betriebsdauer 72 h Dauerbetrieb oder 10 x 8 h

                                               intermittierend mit Alkali-Mangan-Zellen,

                                               Batteriekontrolle am Anzeigeinstrument durch Drucktaste,            Warnung einige Stunden vor Erschöpfung der Batterien durch         blinkende LED-Leuchtanzeige in der Skala.

Netzanschluß:                         Durch externes Netzanschlußgerät

Farbe:                                      orange

Gewicht:                                  ca. 1.500 g
