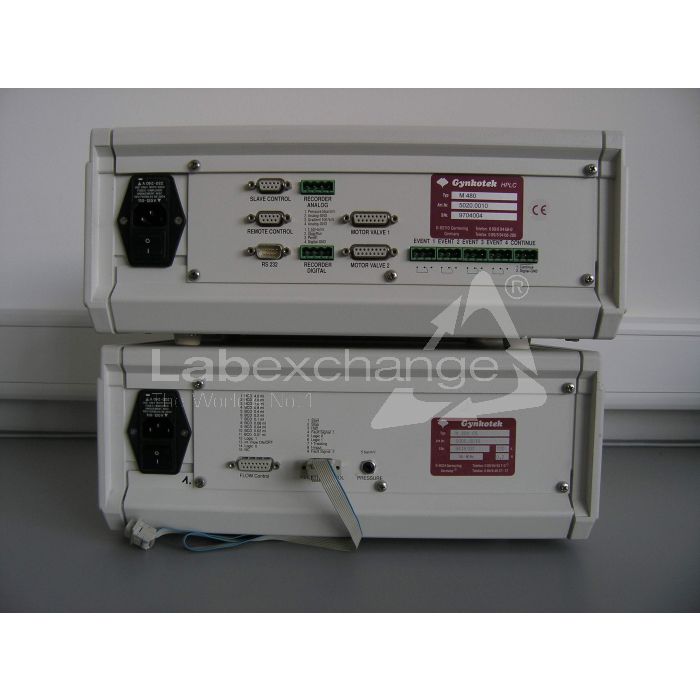

Gradientenpumpe M 480

• Extrem kompakte Abmessungen
• Hoch- und/Niederdruckgradient
• Eingebaute Mischkammer
• Flussgradient von 1µ – 8m/min.

EINLEITUNG

Die GYNKOTEK HPLC-"High Precision Pump" Modell 480, ist ein hochwertiger Baustein modularer HPLC-Me8plätze. Die technischen Spezifikationen erfüllen die hohen Anforderungen in Bezug auf Reproduzierbarkeit der Förderrate, Pulsationsfreiheit, Betriebssicherheit und Wirtschaftlichkeit.

Die Geräteausstattung kann variieren, sodaß nicht alle Beschreibungen auf das ausgelieferte Gerät zutreffen müssen (z.B. Pumpe ohne Gradientenkapazität, ohne Injektionsventil, VA- oder Titan-Ausführung, usw.)

Für den Gradientenbetrieb mit Wasser und organischen Lösungsmitteln ist für einen störungsfreien Betrieb (reproduzierbare Ergebnisse, Nutzung der vollen Nachweis­empfindlichkeit der Detektoren) ein permanentes Entgasen aller Fördermittel dringend angeraten. Hierzu wird das On-Line Entgasungsgerät "DEGABSER KT 35" (für 3 Lösungsmittel, Bestell-Nr. 5704.0200) empfohlen.

FöRDERPRINZIP

Bei dieser Gradientenpumpe Modell 480 handelt es sich um eine mit elektronischer Kompressibilitätskompensation pulsationsfrei arbeitenden Doppelkolbenpumpe für Fluß-raten von 1 µI/min bis 8 ml/min bei Arbeitsdrücken von 0 bis 400 bar (kurzeitig bis 500 bar) und ist für Normal-und Micro-HPLC gleichermaßen einsetzbar. Mit präparati- ven Pumpenköpfen wird der FluBratenbereich auf 0,1 bis 50 ml/min bei 100 bar erweitert.

Die beiden Pumpenköpfe sind in Serie geschaltet, sodaB der Eluent nacheinander beide Pumpenköpfe durchströmt. Beide Kolben sind baugleich, arbeiten aber mit unter­schiedlicher Hubhöhe, sodaG ein Kolben (im ventilbe­stückten Pumpenkopf) 'als "Arbeitskolben" und der andere (im Pumpenkopf ohne Ventile) als "Ausgleichskolben" wirkt (Zeichnung 1).

Ein kontinuierliches Fördern kommt dadurch zustande, daB der Arbeitskolben während des Verdrängens entsprechend der vorgewählten FluBrate fördert und gleichzeitig den in Serie nachgeschalteten Ausgleichspumpenkopf füllt. Dieser dient als Speicher und fördert, während der Arbeitskolben den Saughub ausführt. Das patentierte asymmetrische Verdrängersystem weist als besonderes Merkmal eine sich über 120 Grad erstreckende überschneidungsphase der Förderhübe von Arbeitskolben und Ausgleichskolben auf. Bei der Förderung idealer, kompressibIer Flüssigkeiten tritt mit zunehmendem Arbeitsdruck stärkere Pulsation auf, da ein Teil des Förderhubes für die Kompression des Fördermittels im Pumpenkopf benötigt wird.

Die während der Vorkompressionsphase auftretende Pulsation wird durch Geschwindigkeitsmodulation des Antriebes auf ein Minimum reduziert. Die hochkonstante Förderleistung wird durch einen patentierten Sekundär- regelkreis (automatischer KompressibiItätsausgleich) gewährleistet. Die FluBrate wird stets bezogen auf Atmosphärendruck (am Detektor) konstant gehalten.

Spezifikationen

Förderleistung                                       analytisch: 2 µl/min. 8ml/min .

                                                              Analytisch, micro 200µl/min. 1ml/min.

                                                              präparativ: 0,l ml/min. 50ml/min .

Verdrängungsvolumen Arbeitskolben   analytisch: 80µl pro Hub

                                                              präparativ: 480 µl pro Hub

Kolbendurchmesser                              analytisch: 1 /8“

                                                              präparativ: 5/16“

Reproduzierbarkeit                                analytisch: 0,2%,   2µl/min.

                                                              relative Standardabweichung de r Förderleistung, gra­        vimetrisch bestimmt 10 Meßzyklen zu l0 sec.

Gradientenformung                               ternär (3 Eluenten – 1 Spülflüssigkeit) bei Nieder­   druckgradientensystemen

                                                              Binär im Hochdruckgradientenbetrieb

                                                                Flußgradient kombinierbar mit Lösungsmittelgradient.

Gradientengenauigkeit                            ± 0,5 % - Punkte (ohne Volumenkontraktion, gilt nur        bei Niederdruckgradient

Mischkammer                                         0,2 ml oder 0,6 ml, wählbar

                                                               Hochdruckmischung mit variabler Rührgeschwindigkeit

Förderdruck                                            analytisch: max. 400 bar kurzzeitig 500 bar.

                                                               präparativ: max. 100 b ar kurzzeitig l50 bar,

Sicherheitseinrichtungen                        Minimum/Maximum ^, Druckab schaltung (einstellbar),       Zeitüberwachung der Pumpenfunktion

Eingabe/Anzeige                                    Tastatur (21 Tasten) 2-zeilige LCD-Anzeige (je 24          Zeichen), lösungsmittelresistent

                                                              Eingaben während eines aktiven    Gradientenprogramms          möglich.

Fernsteuerung                                        Remote-Control (Frequenzeingang) im Master-/Slave­     Mode.

                                                               RS-232 zur Steuerung über GynkoSoft.

Service-Erinnerung                                Automatisch, .je nach Belastung (Druck-Liter-Stunden).

Ein-/Ausgänge                                        Remote-Control (Eingänge u.a. für Start, Stop, Hold,      Frequenz), seriell (RS-232), Recorder, 4 Relais, sowie 2    MSV-6 Anschlüsse

Medienberührte Teile                              Edelstahl 1.4571 (oder Titan )., Saphir, Rubin, Keramik,

                                                              UHMW-Polyethylen, PCTFE, PTFE, PEEK.

Netzspannung                                        100-120 / 220-240 V, 50/60 Hz

Leistungsaufnahme                               30 VA

Abmessungen                                       380 x 160 x 295 mm (B x H x T)

Gewicht                                                 14 kg.
