Firma:                   INRAG

Modell:                I-GRAPHXS pro

Kommentar:        Dokumente deut.

I-GRAPHX Vorteile

• Neueste micro-System-Technologie
• Sehr kurze Messcyclen (30s – 180s)
• Messbereitschaft in Sekunden
• Empfindlichkeit bis 0,1 ppm (abhängig von Modul/Säule/Applikation)
• Hohe Reproduzierbarkeit <<1% durch langzeitstabile micro-Komponenten
• Schnelle Heiz- und Abkühlzeiten
• Temperatur-Rampen bis 8°C/s
• Aufheizen der Säule bis 350°C
• Energieverbrauch: 15 – 60W (Akkubetrieb über Stunden möglich)
• Beliebiges Trägergas z. B. He/Ar/N2/H2
• Trägergasverbrauch ca. 100/500 µl/min
• Probengasverbrauch ca. 1 ml/min
• Keine Schädigung bei Trägergasausfall
• Kein Säulenbluten
• Keine Schädigung durch oxidierende Stoffe
• Extrem robust
• Leicht und klein ob tragbar oder stationär
• Geeignet für die Inline Analyse

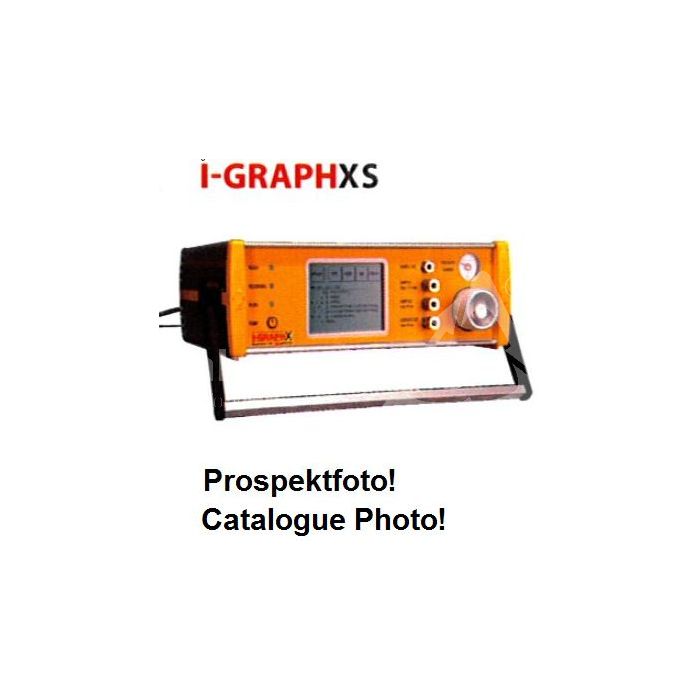

I-GRAPHXS / XS Akku

Das tragbare Gerät für Labor und unterwegs.

Auswertung im Gerät und Anzeige der Ergebnisse auf dem Display.

Akkubetrieb mit Autoadapter optional.

4-20 mA Ausgang optional

Chromatogramme auf externem Laptop mit Software GCM Manager.

Carriergas im Gerät oder extern.

Transportabel im Flugzeug als Reisegepäck mit Carriergas (100 ml).

Technische Spezifikationen I-GRAPHXS

Allgemein

Version                                   Tisch/tragbar

Abmessungen BxTxH           31x29x10 cm

Gewicht                                  3,5kg

Analytik

Detektor                                 Wärmeleitfähigkeitsdetektor (TCD)

Nachweisgrenze                    bis zu 0,1 ppm

(abhängig von: Applikation und Trennsäule)

Temperatur

Umgebungstemperatur        (-20°C) +0°C bis +60°C

Max. Analysetemperatur      +350°C (abhängig von der Trennsäule)

Max. Temperaturrampe        8°C/sec

Probegas

Probegasverbrauch              ca. 1 ml/min Probegas-Strom im Fast Loop –

0,1 – 8µl bis +0,6 bar

Probegaseingang Pumpe   ja: -0,6 bar bis +0,6 bar

Probegaseingang statisch   0,5 bar bis 10 bar

Trägergas

Trägergas                              He, Ar, N2, H2

Tragergasdruck extern         1 bis 10 bar

Trägergasverbrauch             ca. 100 µl/min/ca. 500 µl/min

                                               (abhängig vom Trennsäulentyp)

Trägergasversorgung           Intern/Extern

Mobile Trägergas-

kartusche                               100 ml – 10 bar

Pumpe                                    Softwaregesteuert

Gasanschlüsse                      Vici Klemmringverschraubung

                                               10-32 1/16“ tube

Probenzufuhr              Fast Loop

Kühlung Trennsäule   aktiv

Relative Luftfeuchte              <60%

Druckregulierer                     Miniatur Druckreger 2stufig für Sampel- und Carrier-Gas

Schnittstellen              RS 232 oder USB

Schutzart                                IP 44

Netzversorgung                     Steckeradapter: 90 V AC bis 240 V AC

Betriebsspannung                 24 V DC

Leistung                                 15 W bis

Mögliche Trennsäulen

NonPolar                                HaySep A

Aluminium Oxid                     Shin Carbon

Pro micro Technologie Modul

Die I-GRAPHX micro GCs können alternativ mit einem Mehrsäulen micro GC Modul (Pro) bestückt werden. Dieses neue Modul bietet Ihnen über die Funktionen des Standard Modules hinaus einen zweifach Gasanalysator auf einer einzigen Platine in Microsystemtechnik. Die Temperatur und die Temperaturrampe kann für jede einzelne Säule programmiert werden. Konfigurierbar nach Ihren Applikationsbedürfnissen erlaubt der I-GRAPH Pro folgende Betriebsarten:

• Konzentratorchip (Preconcentrator): Nachweisgrenzen bis zu 100 ppb = 0,1 ppm möglich
• Säulen-Umschaltung (Column Switch)
• Vorsäulen-Schaltung (Pre Column System)
• Rückspül-Schaltung zum Detektor (Backflush to Detector)
• Paralleles 2 Säulen System (Parallel 2 Column System)

Software: GCM Manager

Der GCM Manager begleitet Sie von der Methodenerstellung und Messung bis zur Auswertung und Signalausgabe für die Prozess-Steuerung. Die Software läuft auf einem Laptop/PC und ist für Einzel- als auch kontinuierliche Mehrfachmessungen geeignet.

Methode, Einzelmessung und Prozesssteuerung

Für jede Messaufgabe wird ein Projekt angelegt, in welchem Methoden und Messdaten in klar strukturierten Ordnern gespeichert werden. Bei der Methodenerstellung kann der Anwender sämtliche Parameter wie z. G. Temperaturrampe und Injektionszeit frei wählen. Mit einer Methode können wahlweise Langzeit- oder Einzelmessungen durchgeführt werden. Die gemessenen Chromatogramme werden in Echtzeit aufgezeichnet und ausgewertet. Für die Auswertung der Peaks können für jeden Peak individuell Parameter eingestellt werden. Für die Methodenentwicklung und die Auswertung von Messserien bietet der GCM-Manager zusätzliche Funktionen wie Zoom, graphische Überlagerung und den Export von ausgewählten Parametern an. Für Anwendungen in der Prozesssteuerung kann jeder einzelne Peak kalibriert werden. Die Auswertung wird in einer Peaktabelle dargestellt und kann entweder als Excel-File oder als 4-20mA Signal für die Prozesssteuerung exportiert werden.

Pro GCM Manager

Für alle I-GRAPHs mit Pro Modul (Mehrsäulenschaltung)
