Firma:              Fritsch

Modell:                         Pulverisette 2

Kommentar:     Dokumente dt.

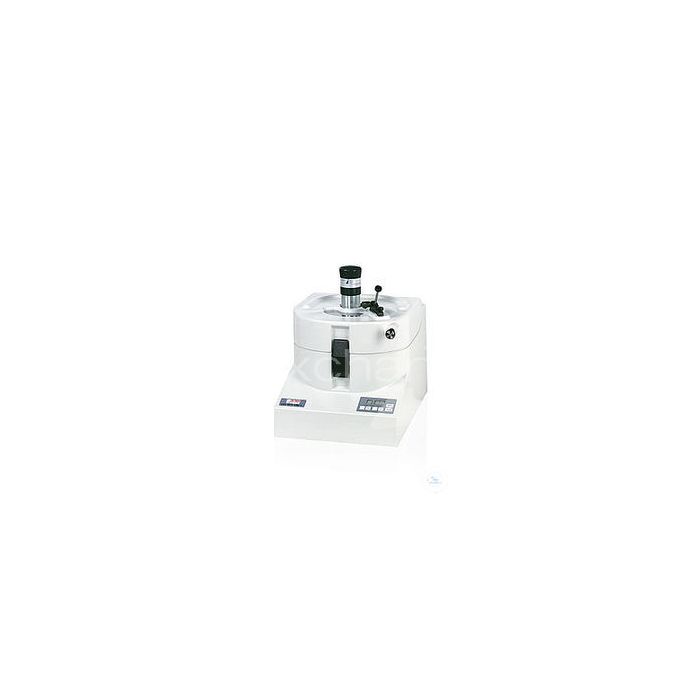

Labor-Mörsermühle

Feinmahlung durch Druck und Reibung

Geeignet für mittelhartes bis weiches Mahlgut, auch für verlustfreie Mahlung in Suspensionen

¨     Anwendungsbereich

Die „pulverisette 2“ ist das zentrale Gerät im Aufbereitungslabor. Sie ist geeignet zum universellen Feinmahlen von anorganischen und organischen Proben für die Analyse, Qualitätskontrolle und Materialprüfung.

Das Mahlen von trockenen Proben oder von Feststoffen in Suspension gehört ebenso zu den Einsatzgebieten wie die Herstellung und Homogenisierung von Pasten und Cremes im Labormaßstab.

Überall da, wo reproduzierbare Mahlbedingungen, kurze Mahlzeiten, genaue Ergebnisse, verlustfreies Mahlen und staubfreies Arbeiten, gefordert werden, ist die „pulverisette 2“ die optimale Mühle.

Bei einer Aufgabegröße von 6 - 8 mm und einer Aufgabemenge von 30 - 150 ml kann (materialabhängig) eine Endfeinheit von 10 - 20 m m erreicht werden.

¨     Arbeitsweise

Die Mahlprobe wird ähnlich wie in einem Handmörser durch Druck und Reibung zwischen Pistill und Mörserschale zerkleinert.

Die Mörserschale wird durch einen Getriebemotor gedreht und treibt das frei drehbar gelagerte Pistill durch Reibung mit an. Der Andruck des Pistills an die Mörserwand erfolgt sowohl in horizontaler als auch in vertikaler Richtung. Die durch vorgespannte Federn aufgebrachten Andruckkräfte sind ohne Werkzeug einstellbar, genau ablesbar und somit absolut reproduzierbar. Ein standardmäßig integrierter Schaber wendet die Probe und führt sie erneut dem Pistill zu.

Zur Probenvorzerkleinerung sind spezielle Pistilleinstellungen vorgesehen, bei denen das Pistill ohne direkten Kontakt zum Mörserboden arbeitet. Natürlich sind auch in diesem Betriebsmodus alle Parameter so einzustellen, dass ein reproduzierbarer Mahlvorgang gewährleistet ist.

Die Mörserschale ist staubdicht abgeschlossen, so dass verlustfrei gemahlen werden kann. Sogar die Zugabe von Flüssigkeiten (z.B. Stickstoff) direkt in den laufenden Prozess ist möglich.

¨     Anwendungsbeispiele

·       Bergbau und Hüttenwesen:

     Erze, Kohle, Koks, Aschen

·       Chemie:

     Dünger, Farbstoffe, Pestizide, Salze, Waschmittel, Kunstharze

·       Geologie und Mineralogie:

     Gesteine (bis einschließlich Mohshärte 9), Calcite, Quarz, Silikate

·       Glas:

     Sand, Fritten, Glas, Rohstoffe

·       Keramik:

     Porzellan, Schamotte, Sinterkeramik, Ton

·       Landwirtschaft:

     Bodenproben, Düngemittel, Blätter, Pflanzen

·       Lebensmittel:

     Bonbons, Gelatine, Gewürze, Hefe, Teigwaren, Zucker

·       Metallurgie:

     Bauxit, Schlacken, Zuschläge

·       Pharmazie:

     Dragees, Drogen, Tabletten, Pasten

·       Steine und Erden:

     Gips, Kalk, Klinker, Sand, Zement

¨     Konstruktionsmerkmale

•       Entnahme und Einbau von Mörserschale und Pistill ohne Werkzeuge

•       Präzise einstell- und ablesbare Pistill-Andruckkräfte auch während der         Mahlung

•       Pistilleinstellung ohne Werkzeug

•       Großes Pistill = große Mahlfläche

•       Sichere Bajonett-Schnellbefestigung der Mörserschale

•       Hochgefasste, zentrierte Mörserschale

•       Deckel mit Dichtlippe

•       Vorzerkleinerungseinstellung für grobe Proben

•       Großes Acrylglasfenster im Deckel

•       Bewährte Schaberkinematik

•       Spritzwassergeschützte Folientastatur

•       Digitale Zeitschalter

•       Sicherheitsschalter zur Kontrolle aller Betriebszustände

•       Robustes Kunststoffgehäuse

¨     Vorteile

·       Schnelles, gleichmäßiges Zerkleinern

·       Reproduzierbare Mahlung

·       Staubdichter Mahlraum

·       sehr leichte Reinigung

·       Visuelle Kontrolle der Mahlung

·       Einbringung von Zusatzstoffen in den laufenden Prozess

·       Auswechselbare Mahlgarnituren

·       TÜV geprüfte Sicherheit EN 61010 und CE-Zeichen

·       2 Jahre Garantie

¨     Zubehör

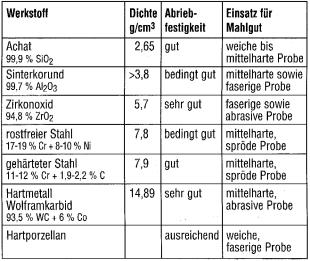

Die Mahlgarnitur besteht aus Mörserschale, Pistill und Schaber. Zur probenreinen Mahlung sind 7 verschiedene Materialien für Mörser und Pistill erhältlich.

¨     Technische Daten

maximale Aufgabegröße        6 - 8 mm

Aufgabemenge                        30 - 150 ml

Endfeinheit                               10 - 20 m m

Anschlusswerte                        100-120/200-240 V/1 ~

                                                  50-60 Hz, 180 Watt

Drehzahl Mörserschale           50 Hz - 70 U/min

60 Hz - 84 U/min

Durchmesser Mahlgarnitur     innen: 130 mm

                                                  außen: 200 mm

Gewicht                                     netto 24 kg, brutto 34 kg

Abmessungen B x T x H         31 x 46 x 41 cm

Verpackung                              Karton 80 x 55 x 55 cm
