Firma:              Alcatel

Modell:            AMD 4

Kommentar:    Dokumente (f.Id.14272)

Applications

Drytel pumping units are recommended for all applications in which a clean and dry vacuum is required.

They may be used for different types of application:

·        Industry: Cryogenics, Freeze-drying, etc.

·        Instrumentation: Mass spectrometry, Airlock analysis etc.

·        Research and Development: Pumping small volumes, Gauge calibration, etc.

·        Various Semiconductor Processes: Airlock pumping, etc.

Advantages

·        Celan puming

·        Flexibility, Reliability and Strength,

·        Compact size and low weight,

·        Easy maintenance,

·        Econocmical solution

Drytel 1025 puming units

The Drytel series of products are dry pumping systems that include an Adixen molecular drag pump (MDP) or a hybrid turbo pump (ATH) and an oil-free forepump. Designed to be used on a bench top or easily integrated into a system, these units provide a dry, clean vacuum from atmosphere to 10 ^-8 mbar (Torr).

Main Characteristics

·        No contamination by internal lubricants.

·        High performance

·        Economical solution

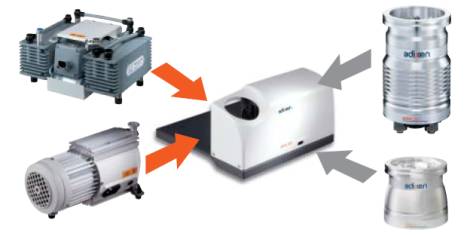

Different products available

                                        Drytel 1025

Primary pump              AMD1 oder AMD4

Secondary pump         ADP5011 or ATH 31+

Options                        Automatic air ballast

                                    Remote control

                                    DN16 exhaust end fitting

Operating principle

Description

The Drytel 1025 pumping unit is a dry (oi-free) pumping system, capable of pumping from atmospheric pressure up to secondary vacuum pressures.

Drytel 1025

*Ultimate vacuum measured according to PNEUROP specifications

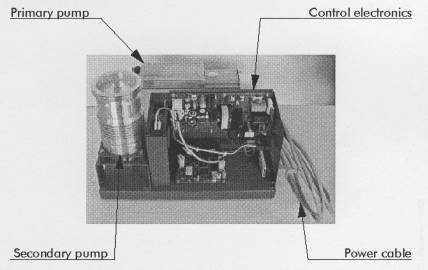

It is composed of:

·        A primary pump

·        A secondary pump

·        Control electronics integrated into the frame

·        A mains power cable.

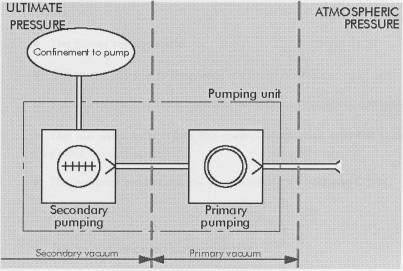

Principle Diagram

Atthe secanda ry pump exhaust, the gares are evacuated to the atmasphere bya primarypump.

Technical Data

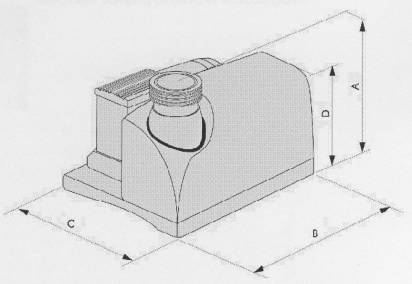

Dimensions in mm

ATMION® Standard Weitbereichsvakuummeter

Aktives Vakuummeter, optimiert für den Einsatz in Forschung und Entwicklung, mit Bayard-Alpert und Pirani-Sensor für die Messung von Atmosphäre bis Ultrahochvakuum

•            Hohe zulässige Ausheiztemperatur

•            Austauschbare Filamente des Bayard-Alpert-Sensors

•            Wirtschaftliche Alternative zu zwei einzelnen Sensoren

•            Bewährte Technologie

•            Sicherer, controllergesteuerter Betrieb

•            Langlebige Filamente durch intelligente Emissionsstromregelung

•            Genaue, zuverlässige Messung mit hoher Reproduzierbarkeit und Stabilität, auch im

Übergangsbereich der Sensor-Kennlinien

•            Kurze Reaktionszeiten

•            Messkopf leicht und schnell austauschbar, einfache Neukalibrierung

•            Werkskalibrierung

•            Sensor-Entgasung durch Elektronenstroßheizung

•            Einfache Integration in Anlagensteuerungen durch serielle Schnittstelle und

optionale Profiaus-Schnittstelle

•            Optionale Messwertanzeige mittels PC, ATMIGRAF oder MVC3

Technische Daten

•   Messbereich                        1000 bis 1 x 10 ^-10 mbar

•   Messprinzipien                     Heißkathoden-Ionisation nach Bayard-Alpert /

                        Wärmeleitung nach Pirani (temperaturkompensiert)

•   Umschaltung zwischen      automatisch

   den Messprinzipien              Pirani --) BA bei 1 x 10 ^-2 mbar

                                    BA -> Pirani bei 1 x 10 ^-1 mbar

                                    (Anpassung der Umschaltpunkte ist möglich)

•   Messgenauigkeit                  ± 25 % des Messwertes bei 10 bis 1 x 10 ^-2 mbar

± 10 % des Messwertes bei 1 x 10 ^-2 bis 1 x 10 ^-8 mbar

•   Betriebstemperatur              10 bis 40 °C

•   Ausheiztemperatur              max. 250 °C am Flansch (Elektronik demontiert)

•   Medienberührende               Edelstahl, Aluminiumoxid, Wolfram

   Materialien

•   Material Piranidraht              Platin

•   Material Filamente                Iridium, yttriumoxidbeschichtet

•   Anzahl Filamente                 2

•   Einbaulage                           beliebig

•   Analogausgang                    log-linear, 0 bis 10 V DC (0,625 V / Dekade)

•   Schnittstellen                       RS-232, optional Profibus

•   Schaltpunkte                        1 Transistorausgang, max. 24 VDC/ 0,2 A

•   Betriebsspannung                24 V DC

•   Leistungsaufnahme             max. 10 W, Degas max. 22 W

•   Elektrischer Anschluss        Sub-D-Stecker, 15-polig

•   Gewicht                                ca. 1,6 kg

•   Schutzart                             1P40

•   Betriebsgeräte                     ATMIGRAF, MVC3

ATMIGRAF Anzeige- und Betriebsgerät

Anzeige- und Betriebsgerät für ein aktives Weitbereichsvakuummeter ATMION®

•            Kostengünstig, kompakt, einfach und zuverlässig

•            Stromversorgung des Vakuummeters (24 V DC) über die Messleitung

•            Folgende Vakuummeter-Ausgänge werden als Geräte-Ausgänge bereitgestellt:

•            Analogsignal des Vakuummeters

•            Transistor-Schaltausgang

•            Serielle Schnittstelle zur Steuerung des Vakuummeters

Technische Daten

•       Anzahl der Kanäle                   1

•       Anzeigebereich                       1000 bis 1 x 10-10 mbar

•       Anzeige                                   LED, 4 -stellig (2 x Mantisse, 2 x Eponent), grün

•       Maßeinheit                               mbar

•       Schaltpunkte                           1 Schließerkontakt, max. 24 V DC, 1 A

•       Analogausgang                       log-linear, 0 bis 10 V DC (0,625 V / Dekade)

•       Schnittstellen                           RS-232 (Sub-D, 9-polig)

•       Umgebungstemperatur           0 bis 40 °C

•       Betriebsspannung                   24 V DC

•       Steckernetzteil                        Schaltnetzteil, In 90 - 250 V AC, Out 24 V DC,

                                                      EU-Stecker

•       Gehäuse                                  Aluminium, 1/4 x 19", 2 HE

•       Gewicht                                   ATMIGRAF: 0,5 kg; Steckernetzteil: 0,1 kg

•       Lieferumfang                           ATMIGRAF, Steckernetzteil

•       Anschließbare Sensoren        ATMION® Compact, ATMION® Standard
