Hersteller:   Becton Dickinson

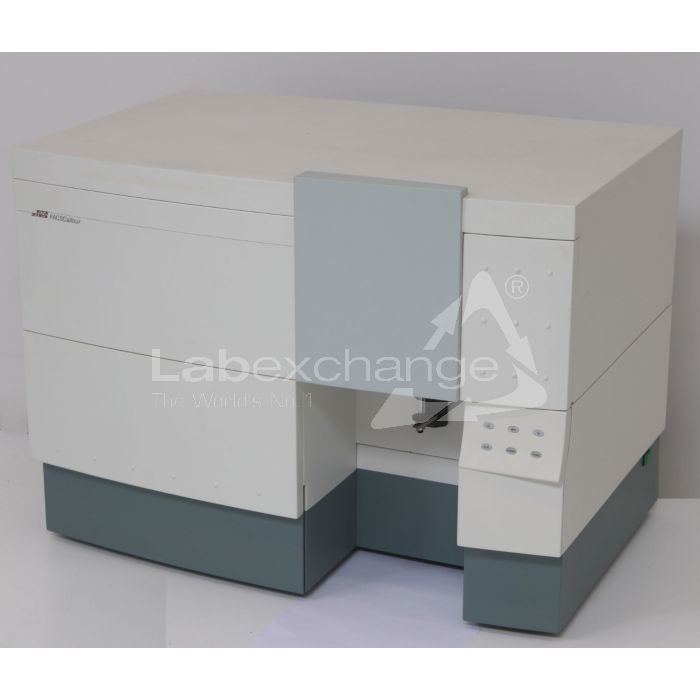

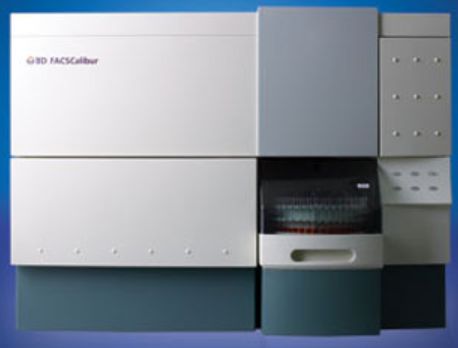

Modell:        FACSCalibur

Die folgenden Abbildungen und Beschreibungen beziehen sich auf das Gerätemodell und aus Prospekten entnommen. Sie beschränken nicht den Umfang der Zustellung repräsentieren. Bitte auf den Text des Angebots für den genauen Lieferumfang entnehmen.

Optik

Anregung Optics

Optische Plattform

Festen optischen Anordnung

Laser

Luftgekühlte Argon-Ionen-Laser, 15 mW, 488 nm; Lebenserwartung> 5000 Stunden.

Optional zweite Laser: nominell 635 nm.

Strahlgeometrie

Prismatic Expander und unbunten

sphärische Linse bietet 22 x 66 & mgr; m

elliptischer Strahl von Argon-Ionen-Laser.

Nominell 15 x 61 & mgr; m-elliptischen Strahl

für Rot-Diodenlaser.

Emission Optics

Optische Kopplung

Quarzküvette von Brechungsindex passenden optischen Gel für die optimale Sammeleffizienz, Emissionslinse gekoppelt ist.

Hintergrundunterdrückung

Verdunkelung Klinge und Schlitz zur Minimierung unerwünschter Laserstrahlung am Detektor.

Vorwärtsstreudetektor und Filter

Hochleistungs-Festkörpersiliziumdetektor mit 488 nm-Bandpassfilter für klare Signalerkennung und Rote-Diode (635 nm) Lasersignal Ablehnung.

Seitenstreudetektor

High-Performance-Photomultiplier mit Brewster-Winkel Strahlteiler im Emissionsstrahlengang.

Fluoreszenzdetektoren und Filter

Bis zu vier High-Performance, High Dynamic Range Photomultiplier mit Bandpassfilter: 530 nm (FITC), 585 nm (PE / PI) und> 670 nm (PerCP) mit Basiseinheit und optional 661 nm (APC) mit FL4 Option .

Leistung

Fluoreszenz

Fluoreszenzempfindlichkeit

Geschätzte Erfassungsgrenze: 750 Molekülen Fluorescein Äquivalent löslich.

Fluoreszenzauflösung

Variationskoeffizient in FL2-Bereich von <3%, volle Spitze für Propidium iodidestained Huhn Erythrozytenkerne.

Vorwärts- und Seitenstreu

Vorwärts- und Seitenstreuung Empfindlichkeit

Trennung der festen Plättchen von Lärm.

Vorwärts- und Seitenstreuung Auflösung

Optimierte Streuleistung zum Auflösen Lymphozyten, Monozyten und Granulozyten.

Signalverarbeitung

Workstation Auflösung

1.024 Kanäle auf alle Parameter.

Dynamikbereich

Logarithmische Verstärker für SSC, FL1, FL2, FL3 und FL4 (mit FL4 Option) und bietet vier log Jahrzehnt Bereich.

Fluoreszenz-Kompensationsnetzwerke

Entschädigung für Fluoreszenz zwischen FL1 und FL2, zwischen FL2 und FL3 und zwischen FL3 und FL4 lappen spectral

Kanäle (mit FL4 Option).

Impulsverarbeitung

Breite und Flächenmessungen zur Unterscheidung Dubletten; für alle Fluoreszenzparameter zur Verfügung.

Zeit

Zeit zur Verfügung, um jeden Parameter für kinetische Experimente oder andere Anwendungen korreliert.

Fluidtechnik

Allgemeine Bedienung

Fronttastenfeld Kontrolle in drei Modi:

RUN, STNDBY und PRIME; automatische Standby-Modus zum Sparen von Mantelflüssigkeit durch Anhalten Mantelstrom, wenn keine Probenrohr installiert ist.

Flüssigkeitsbehälter

Leicht erreichbar 4-L Kapazität Hülle und Abfallbehälter in einer bequemen ausziehbaren Schublade untergebracht ist; Pegeldetektoren für automatisch anzeigt, niedrige Mantel oder ein hohes Maß an Abfall.

Probendurchflussmenge

Drei auswählbaren Flussraten von 60 ml / min, 35 & mgr; l / min und 12 & mgr; l / min; reguliert und überwacht die Druckdifferenz zwischen Mantel und Probe; Partikelgeschwindigkeit in Durchflusszelle: ca. 6 m / s.

Quarzküvette

Innenquerschnitt: rechteckig 430 x 180 um; entspiegeltes Außenflächen für maximale Übertragung von Laserlicht.

Probenkonzentration

Einzelzellsuspension von 105 bis 2 x 107 Partikel / mL empfohlenen Bereich.

Datenmanagement

Arbeitsplatz

BD FACStation ™ Mac Pro Computer

Prozessor

2,8-GHz Quad-Core Intel® Xeon® Prozessoren

Speicher

2 GB RAM

Level 2 Cache

4 MB pro Prozessor

Datenspeicher

320-GB-7200-rpm Serial ATA, 3 Gbit / s

Networking

On-Board-Ethernet, eingebaute AppleTalk® Networking, und Apple® File Sharing

Optisches Laufwerk

16x Superdrive Laufwerk

Monitor

17-Zoll-LCD-Monitor (optional)

Dateistruktur

Durchflusszytometrie Standard (FCS) 2.0 / 3.0

ASCII Ergebnisdatei für den Datenexport

Sample Loading

Beispielliefer

Rohr-Lifter Design mit mehreren Sensoren, die Rack-Identifikation und Rohrposition mit optionalen BD FACS ™ Loader zu überprüfen.

Rack-Kapazität

40 (12 x 75-mm) Röhren pro Rack.

Rack-Unterstützung

Bis zu 16 Körben pro BD FACS Loader.

Dateneingabe

Probeninformationen, Reagenz-Panels, und Rack-Informationen können für bis zu 640 Röhrchen (40 x 16 Röhrchen-Racks) zu einem Zeitpunkt festgelegt werden.

Lader-Verwaltung

Automatisierte Steuerung durch BD ™ Worklist-Manager-Software.

Barcode-Scanner (optional)

Automatisiert Dateneingabe für Codabar, Code 39, Interleaved 2 of 5, Code 2 aus 5, und Code 128.

Mixing-Modus

Einstellbare Hochenergie-und Low-Energie-Mix.

Installationsvoraussetzungen

Abmessungen (B x T x H)

Sensormodul

91,4 x 61,5 x 67,3 cm

(36 x 24.2 x 26.5 in)

Höhe mit Deckel Option

124,5 cm (49 in)

Computer

48 x 41 x 58 cm (19 x 16 x 23 in)

Drucker

48 x 41 x 58 cm (19 x 16 x 23 in)

Gewicht

Sensormodul

109,1 kg (~ 240 lb)

Computer

variiert mit der Konfiguration

Leistung

US: 120 VAC ± 10%, 50/60 Hz ± 2 Hz,

Strom: 20 A maximale Außen

US. Externer Transformator für erforderlich

100 VAC ± 10%, 50/60 Hz ± 2 Hz, und

220/240 VAC ± 10%, 50/60 Hz ± 2 Hz.

Wasserversorgung

Nicht erforderlich

Luftversorgung

Nicht erforderlich

Wärmeableitung

BD FACSCalibur System mit allen Optionen

6.500 BTU / h

Temperatur

16-29 ° C (60-85 ° F)

Luftfeuchtigkeit

10% bis 90% relative nicht kondensierend

Luftfilterung

Kein übermäßiger Staub und Rauch

Beleuchtung

Optik und Detektoren von Raum abgeschirmt

Beleuchtung
