Firma:                Gerhardt

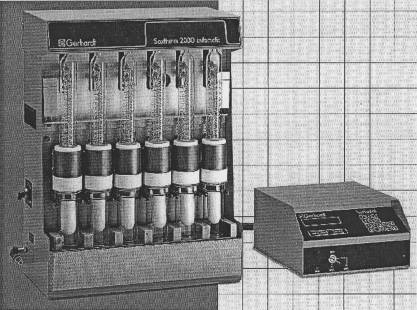

Modell:              Soxtherm 2000

Kommentar:      Dokumente deut.

Seit über 100 Jahren ist die Bestimmung des Gesamtfettgehaltes in Nahrungs- und Futtermitteln durch Fest-Flüssigextraktion unter Verwendung,spezieller Glasapparaturen (Soxhlet, TwisseImann, Goldfisch, Weibull u.a.) sowie geeigneter Lösungsmittel welt-, weit verbreitet. Bei Soxhlet wird das Lösungsmittel in einem Kolben verdampft, in einem Kühler kondensiert und in einem Mit­telstück gesammelt, in dem sich die Probe befindet. Noch jeder Auffüllung fließt das nun mit Fett aus der Probe angereicherte Lösungsmittel über ein Heberohr zurück in den Kochkolben. Die­ser Vorgang muß 30 mal wiederholt werden, was eine Extraktionszeit von ca. 4-8 Stunden beansprucht.

Das seit Jahren eingeführte System vereinfacht und beschleu­nigt die Soxhlet-Methode in wesentlichen Punkten. Die Modellreihe S 306 ist nun die dritte Generation mit wei­teren entscheidenden Funktionsverbesserungen.

Das patentierte Verfahren verläuft in 4 Phasen, die bei Modell S 306 M manuell, bei Modell S 306 A vollautomatisch ab­laufen:

Phase 1    Kochphase - die Probe liege im siedenden Lösungsmittel.

Phase 2    Absenkphose • das Lösungsmittel wird so weit abgesenkt und in einen Sammeltank geleitet, bis die Probe nicht mehr eintaucht.

Phase 3    Auswaschphase • die Probe schwebt ca. 10 mm über dem siedenden Lösungsmittel im Lösungsmitteldampf und wird durch das vom Kühler zurückfließende, kondensierte reine Lösungsmittel ausgewaschen.

Phase 4    Endphase • die Extraktion ist beendet und der Rest an Lösungsmittel wird in den Sammeltank überdestilliert. Alle 6 Extraktionsbecher werden von der Heizbank abgehoben.

Merkmale

•            Bis zu fünfmal schneller als das herkömmliche Soxhlet-Verfahren,

•            Reproduzierbarkeit vergleichbar mit Soxhlet, 1 % und besser.

•            Für 6 Bestimmungen gleichzeitig,

•            Für alle Arten von Lösungsmitteln und Proben anwendbar.

•            Zwei Temperaturbereiche: max, 200° C und max. 300°C mit Pt-1 00 Überwachung.

•            Beheizung durch gefahrensicher gekapselte Heizbank mit eingebautem Doppel-Pt-100 für Uebertemperaturschutz und Temperaturregelung.

•            Bis zu 90% des Lösungsmittels werden zur Wiederverwen­dung rückgewonnen (Sammeltank).

•            Die 4 Phasen der Extraktion ebenso wie Senken und Heben der Extraktionsbecher werden pneumatisch über Preßluftventile gesteuert (bei Modell S 306 M per Hand, bei S 306 A vollautomatisch).

•            Externe Temperaturregelung durch elektronischen Präzisionsregler (S 306 M) oder vollautomatische, programmier­bare Ablaufsteuerung aller Funktionen (S 306 A) - hierbei unbeaufsichtigter Betrieb, auch über Nacht, möglich!

•            Fetbestimmung durch Fest- Flüssigextraktion nach Soxhlet, Twisselmonn, Goldfisch, Röse-Gottlieb, Weibull u.a. in:

              Futtermitteln und Lebensmitteln wie z. B.

              Fleisch, Fleischprodukten, Wurst

              Margarine, Mayonnaise

              Brot

              Senf

              Schokolade

              Milch, Milchprodukten

               - Lipide in Eiern und Eiprodukten

               - Erdöl in Gesteinen

               - Öl und Schmierstoffe in Schlamm und Abwasser

•            Pestizide in Böden

•            PCB’s in Böden und Schlamm

•            EOX in Böden

•            Weichmacher und Additive in Kunststoffen und Gummi

Technische Daten

Kühlwasserverbrauch      ca. 1,5l/min

Nennaufnahme:                1100 W / 340 W Kompressor

Nennspannung:                230 V AC, 50/60 Hz

Nennaufnahme:                1100 W, Kompressor 340 W

Temperatur:                     bis max. 300 °C, Genauigkeit +/- 1 K

Abmessungen:                 500 x 250 x 650 mm (B x Tx H)

Steuereinheit S 306 M:    250 x 165 x 110 mm (B x T x H)

Steuereinheit S 306 A:     300 x 315 x 200 mm (B x T x H)

Gewicht:                           40 kg
