Firma:                   Merck-Hitachi

Modell:                L-7480

Kommentar:        Dokumente deut.

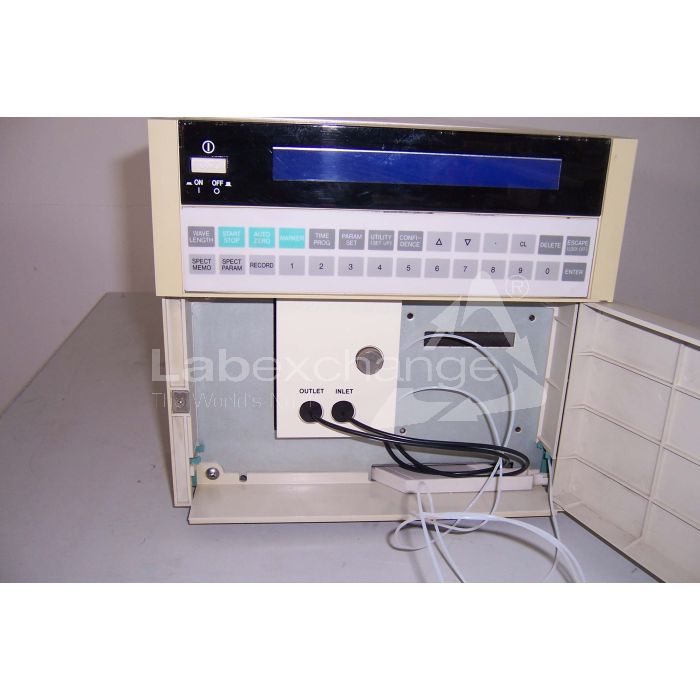

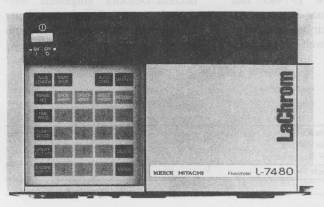

Der neue wellenlängenprogrammierbare Fluoreszenz-Detektor L-7480 besitzt alle Eigenschaften eines hoch­wertigen Qualitätsgerätes für das Analysenlabor. Durch die Möglichkeit der automatischen Wellenlängenschal­tung und die extrem hohe Empfindlichkeit sowie durch digitale Datenkommunikation mit dem LaChrom-System werden höchste Ansprüche an Selektivität, Nachweis­empfindlichkeit und Zuverlässigkeit erfüllt.

Unerreichte Empfindlichkeit

Das Signal/Rausch-Verhältnis der Raman-Bande des Wassers mit einem Wert S/N von über 200 beweist die extreme Empfindlich­keit dieses Gerätes. Eine Hoch­leistungs-Xenonlampe sorgt für eine besonders hohe Lichtausbeute. Durch UV-Licht erzeugtes Ozon wird schon im Lampengehäuse ver­nichtet. Das streulichtarme optische System, ausgestattet mit hochwer­tigen, nach einem speziellen Ver­fahren hergestellten Monochroma­toren, ist in allen Komponenten für höchste Meßempfindlichkeit optimiert. Die bewährte elektroni­sche Kompensation der Licht­strahländerungen und der Alterung der Lampe wird auch in diesem Gerät eingesetzt. Bei Intensitäts­änderung der Lichtquelle wird die Verstärkung des Fluoreszenzsignals entsprechend korrigiert und die Basislinie bleibt stabil.

Selektivität durch Wellenlängenprogrammierung

Der Fluoreszenzdetektor L-7480 erlaubt die Einstellung der Anre­gungs- und Emissionswellenlänge im Bereich zwischen 200 und 900 nm. Durch die Wellenlän­geneinstellung wird für jede einzel‑

ne Substanz die höchste Meßemp­findlichkeit erreicht. Ein beim Ändern der Wellenlängen entste­hender Basislinienversatz kann mit Hilfe einer programmierbaren Null­punkteinstellung (Auto-Zero-Funk­tion) vermieden werden. Sowohl die Emissions- als auch die Anre­gungswellenlänge ist zeitabhängig programmierbar. Bis zu neun ver­schiedene Zeitprogramme können für den Wechsel der Wellenlängen erstellt und abgespeichert werden.

Permanenter Speicher für Spektren

Das Gerät gestattet die Aufnahme sowohl von Anregungs- als auch von Emissionsspektren. Bis zu sie­ben verschiedene Spektren lassen sich abspeichern. Der Wellenlän­genbereich ist frei wählbar. Vor der Spektrenausgabe können beliebige Untergrundspektren subtrahiert wer­den. Detektionsparameter und Zeit­programme sind permanent abge­speichert und bleiben auch bei einem Stromausfall erhalten.

Genaue elektronische Signal­verarbeitung (auch bei extremen Signalunterschieden)

Eine einzigartige Besonderheit hebt den L-7480 Fluoreszenzdetektor hervor: durch einen eingebauten 20-Bit-AD-Wandler wird eine genaue Verarbeitung selbst extremer Signalunterschiede gewährleistet. Die nachteilige Vorverstärkung oder Schwächung des Signals vor der AD-Wandlung ist nicht nötig. Sowohl sehr große als auch kleinste Peaks werden optimal detektiert und unverzerrt dargestellt.

Digitale Kommunikation und Systemvorteile

Der neue LaChrom Fluoreszenz­detektor wurde sowohl mit einem analogen als auch mit einem digi­talen Datenausgang ausgestattet. Er kann als eigenständiges Gerät ver­wendet oder in das LaChrom Geräte­system integriert werden. Im Sy­stemverbund mit anderen LaChrom­Modulen ist die digitale Datenkom­munikation vorgesehen, die ein Maximum an Datensicherheit und störungsfreier Datenerfassung bie­tet. Das neue hochleistungsfähige Datenkommunikationsnetz D-Line ermöglicht den intelligenten und störungsfreien, digitalen Informa­tionsaustausch zwischen den Modulen des LaChrom-Systems sowie die Kontrolle und Anzeige aller Parameter, Files und Spektren durch die LaChrom HPLC-System­Manager-Software. In einem Log­buch werden die Lampenenergie und Brenndauer der Lampe doku­mentiert. Die Wellenlängengenau­igkeit wird automatisch überprüft. Die im Geräteverbund zusätzlich verfügbaren Systemfunktionen, wie der Zuverlässigkeitsbericht und der automatisch erstellte Service­bericht, unterstützen das GLP-kon­forme Arbeiten und vereinfachen die Wartung und Überprüfung des Gerätes.

Hervorragend geeignet für die Umweltanalytik

Die ständig anspruchsvoller wer­dende Analytik erfordert immer empfindlichere Detektoren. Der wellenlängenschaltbare Lachrom Fluoreszenzdetektor L-7480 läßt sich aufgrund seiner hervorragen­den Empfindlichkeit besonders vor­teilhaft in der Umwelt- und Spuren

analytik einsetzen. So können z. B. polyaromatische Kohlenwasserstoffe (PAK) durch die Wellenlängen­programmierung mit optimaler Nachweisempfindlichkeit detektiert und quantifiziert werden. Der L-7480 kann auch als Chemilumi­neszenz-Detektor eingesetzt wer­den, da er auch bei abgeschalteter Lampe mit höchster Empfindlich­keit mißt.

Technische Daten

Wellenlängenbereiche                     Anregung 200 bis 850 nm

                                                         Emission 250 bis 900 nm

                                                         Lichtquelle 150 W Xenonlampe

Photomultiplier                                  als Option ab Bereich 730 nm

Wellenlängenrichtigkeit                     ± 4 nm

Wellenlängen-

reproduzierbarkeit                             0,5 nm

Spektrale Bandbreite                        Anregung          15 nm

                                                         Emission           15 nm

Scan-Geschwindigkeit                      20 nm/sec

Geschwindigkeit der

Wellenlängeneinstellung                   200 nm/sec

Empfindlichkeit

(Ramanbande von Wasser)             S/N > 200 (Ex: 350 nm, Zeitkonstante 2 sec.)

Standarddurchflußzelle                    12 µl, 30 bar

Zeitkonstanten                                  0,1 s; 0,5 s; 2,0 s; 4,0 s; 8,0 s

Programmierbare

Basislinienfunktionen                        Halten der Basislinie, Autozero

Permanentspeicher                          für alle Methodenparameter, 9 Zeitprogramme, 7 Spektren

Spezielle Funktionen               Subtraktion von Untergrundspektren, Eingangskontakt zur Lampenabschaltung, Anzeige der Lampenzündungen und -brenndauer

Ausgänge                                          Recorder 10 m V

                                                         Integrator           1 V

Eingänge                                           Kontakte: Autozero, Marker, Lampenabschaltung

Digitale Datenkommunikation           D-Line

Diagnosefunktionen                          Lampenenergie und -brenndauer, Lampenschaltungen. Wellenlängengenauigkeit

Optionen                                           Filtersatz, Holmium-Filter für die Wellenlängenprüfung, Semi-Mikro und präparative Durchflußzelle
