Firma:              Leica

Modell:                         DME

Kommentar:     Dokumente dt.

Basierend auf einer dauerhaften, robusten Konstruktion, wie Sie es von Leica Mikroskopen erwarten dürfen, bietet das Leica DM E für die Ausbildung völlig neue Features.

Eine homogene, intensive Beleuchtung mit Reserven für alle gängigen Kontrastierverfahren ist für uns selbstver­ständlich. Eine stabilisierende Stromversorgung, die Netzschwankungen kompensiert, ist dagegen einmalig in dieser Mikroskop-Klasse. Ergonomi­sche Bauweise für entspanntes und ermüdungsfreies Arbeiten ist integrales Kennzeichen aller Leica-Mikroskope.

Der Wunsch nach heller und klarer Beleuchtung.

Bevor Sie forschen und entdecken können, müssen Sie deutlich sehen.

Mit dem DM E Beleuchtungssystem haben Sie eine für diese Mikroskop-Klasse einmalige Beleuchtungsqualität zur Verfügung.

Der Wunsch nach hervorragender-Optik.

Je näher Sie das Leica DM E betrachten, umso klarer werde Sie das leistungsstarke Optikkonzept erkennen, das Leica so einzigartig macht. Eine für Unendlich korrigierte Optik, verwirklicht an einem Mikroskop der Ausbildungs-Klasse.

Kontrastreiche Bilder, eine umfassende Kompatibilität in mechanischer und optischer Hinsicht machen das Leica DM E zu einem ausbaufähigen Systemmikroskop.

Die Tuben sind nach dem Siedentopf-Typus gebaut, der eine Einstellung des Augenabstandes ohne die Notwendigkeit des Nachfokussierens erlaubt. C-Achromatische Standardobjektive bieten einen hohen Kontrast, gute Bildebnung und eine für diese Klasse hervorragende Farbkorrektur zum

günstigen Preis.

Der Wunsch nach einem Instrument mit langer Lebensdauer.

Das DM E als Instrument für die Ausbildung wurde für eine lange Lebensdauer konzipiert. Bei der Konstruktion der optischen Elemente wurde auf die Verwendung von Plastiklinsen verzichtet; ein Messingkern beim Grob/Feintrieb ermöglicht feinfühliges Fokussieren, und das Stativ aus Aluminiumdruckguss bürgt für Haltbarkeit.

Der Wunsch nach Ergonomie und Komfort.

Die Qualität eines Mikroskopes stellt sich in der täglichen Arbeit heraus. Kompakte Bauweise und ergonomisch angeordnete Bedienelemente gehören zu einem Mikroskop der Zukunft. Mit dem Leica DM E treffen Sie die richtige Wahl. Ein wartungsfreier Grob/Feintrieb, eine langlebige Beleuchtung und ein feinfühliges Verfahren des Objekttisches werden Sie mit Spass mikroskopieren lassen.

Der Wunsch nach Ausbaufähigkeit.

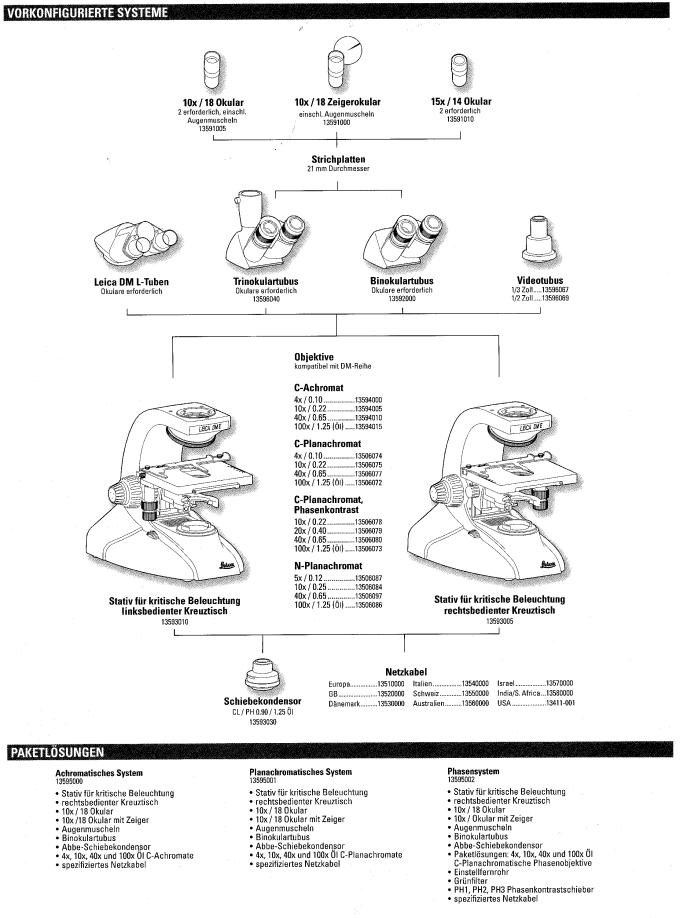

Das Konzept des Leica DM E beinhaltet die Kompatibilität mit einem vollständigen Mikroskop-System, wie Sie es in dieser Form nur bei Leica finden. Das DM E ist mit einer Vielzahl von Komponenten aus dem bewährten Leica-Programm aufrüstbar. Tuben, Okulare und Objektive der DM L-Serie sind maximal frei wählbar.

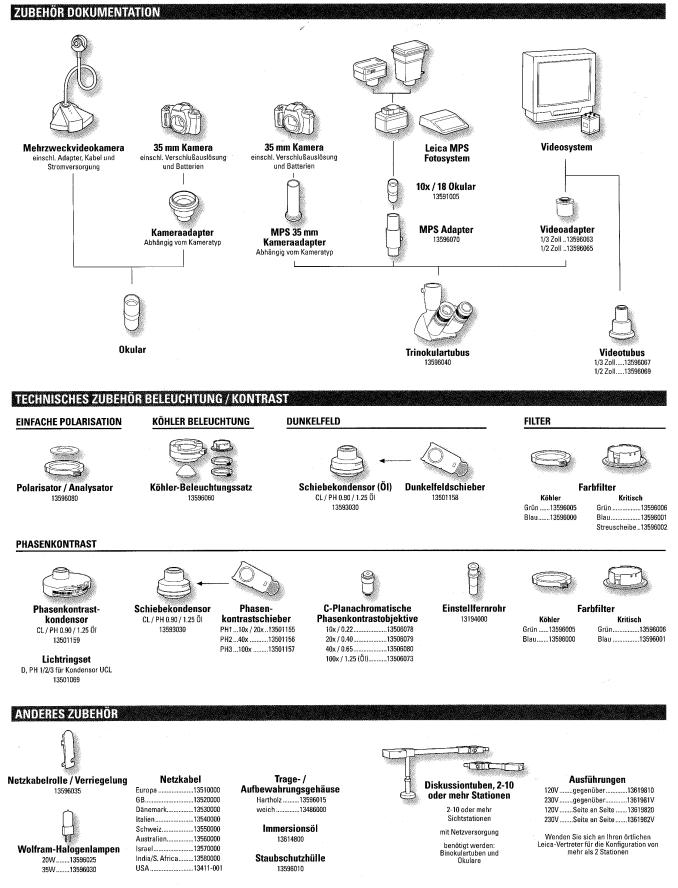

Weitere Aufrüstmöglichkeiten:

•      Polarisations-, Dunkelfeld- und Phasenkontrastzubehör

•      Video- und Photo-Dokumentationssysteme

•      Diskussionstuben für Schule und Ausbildung

Leica DM E Spezifikationen

TUBEN

Monokular   •   DM LS Programm

Binokular     • Siedentopf-Stil

•   45° Einblickwinkel

•   50 mm bis 75 mm Augenabstand

•   360° Drehung

Trinokular    • wie Binokulartubus

•   50/50 phot/vis Strahlenteilung

Details          • Spiegel und Prismen, beschichtete Glasteile

•   Standard-lnnensechskantschraubenschlüssel (3mm) oder federgespannte Flügeischrauben

                       (Option) für Verriegelung

OKULARE

Typen              •            Periplan

                       •            l0x, 18 mm FOV

                       •            l0x, 18 mm FOV mit federgespanntem Zeiger

                       •            15x, 14 mm FOV

Augenschutz                •           Standard bei l0x Okularen

aus Gummi      •           34,2 mm Durchmesser, l0 mm hoch

   •            Augenmuschel klappt über Okular

Strichplatten    •           21 mm Durchmesser

                        •           Nur mit l0x Okular ohne Zeiger zu

                                   verwenden

                        •           Einfacher Einbau

                        •           Siehe Katalog für Teilenummer und

                                               Beschreibung

OBJEKTIVE

    •           Für Unendlich korrigiert

    •           Gewinde M25, kompatibel mit DM- Mikroskopreihe

    •           Achromatischer Satz umfaßt schwarze manipulationssichere Objektivhülsen

    •           DIN-farbkodiert und -gekennzeichnet

C-achromatische                    numerische

                        Vergrößerung                         Apertur           Arbeitsabstand            Deckglas

                             4x                                       0,10                   26,2mm                         -

                            l0x                                        0,22                   7,8 mm                          -

                           40x                                       0,65                   0,31 mm                        0,17

                             l00x (Öl)                              1,25                   0,10 mm                        0,17

STATIV

                           •            Aluminiumguß

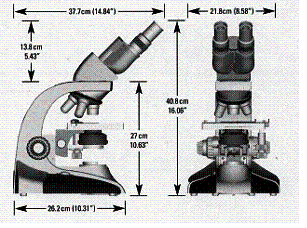

Abmessungen*           •            40,8cm (h) x 21,8cm (b) x 37,7cm (t)

Gewicht*                     •            6,35kg

Versandgewicht*       •           43,5cm (h) x 63,8cm (b) x 34cm (t)

Abmessungen

Versandgewicht*       •            9,3kg

Objektrevolver          •            Vierfach nach hinten gerichtet mit positiven Anschlägen

Beleuchtung:                 •            Kritisch oder Köhler

                           •            20W Birne - 12V Standard,

                                       35W Birne - 12V Option

                           •            2000 Stunden für jede 20 W oder 35 W Birne

                                   *mit Binokulartubus

Elektrik                       •            UL-, cUL-, VDE- und CE-Zeichen, hält EMV­

                                               Rahmenbestimmung ein

                                   •            85-265 VAC, 50/60 Hz

Objekttische                           •            Mechanisch für Links- u. Rechtshänder

                                   •            Größe: 15cm (x) x 13,6cm (y)

                                   •            Länge der Regelwelle 6,1cm

                                   •            Verfahrbereich 7,6 cm (x) x 4cm (y)

                                   •            Objektklammer für 1 Objektträger

Objekttisch-                            •            Gestell und Ritzel mit Kugellager

Baugruppen

Kondensoren              •            Standardkondensor

                                               0,90/ 1,25 Öl

                                   •            Min. Blende: 1,3 ± 0,2 mm

                                   •            Max. Blende: 30 mm

                                   •            Nimmt Phasenkontrast- und

                                               Dunkelfeldschieber auf

                                   •            Phasenkontrastkondensor

                                               0,90 / 1,25 Öl

                                   •            Min. Blende: 1,3 ± 0,2 mm

                                   •            Max. Blende: 25mm

Filter                           •            blau, grün, Streuscheibe

                                   •            Bei Köhler Beleuchtung: blau, grün

Fokussier-                   •            Wartungsfrei

mechanismus              •            Koaxiale Grob- und Feinfokusregler mit

                                   •            Skalierung auf Feinfokusregler auf jeder Seite

                                   •            100 Teilstriche a 3 m m

                                   •            Eine volle Feinfokusdrehung entspricht 300 m m

                                   •            Eine volle Grobfokusdrehung entspricht 2,8 mm

Sonstiges                     •            Bei jedem Paket Staubschutzhülle inklusive

                                   •            Mehrsprachige Gebrauchsanleitung

                                   •            Ersatzlampe

                                   •            Immersionsöl

                                   •            Empfohlene Reinigungslösung ist Methanol

                                               oder Seife und Wasser
