Firma:                Micrometrics

Modell:              FlowSorb II2300

Kommentar:      Dokumente deut.

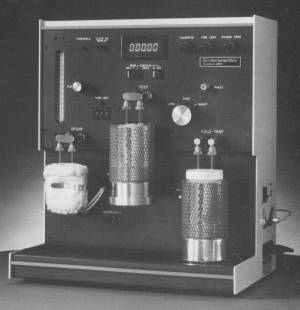

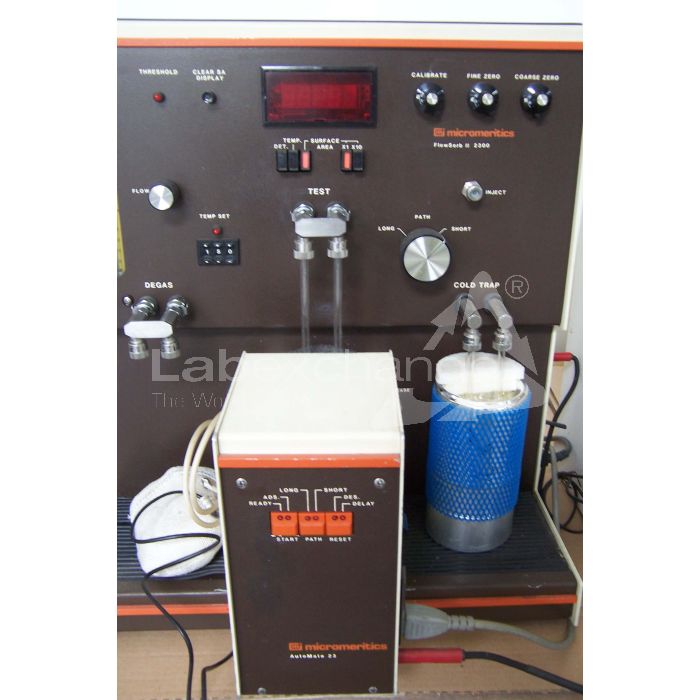

FlowSorb II 2300

Funktionsbeschreibung

Mit dem FlowSorb II 2300 lassen sich Ein-Punkt- und Mehr-Punkt-BET­Oberflächen bestimmen. Es können Adsorptions- und Desorptions-Isother­me aufgenommen und Porenvolumina schnell, genau und zuverlässig ge­messen werden. Dabei können Ober­flächen in einem Bereich von 0,01 m ² /g bis über 1.000 m ² /g und Gesamtporen­volumen von 0,005 - 0,3 cm ³ mit einer Reproduzierbarkeit, die besser als 0,5% ist, bestimmt werden.

Auf die Auswahl der elektronischen Bauteilewurdesowohl im analogen als auch im digitalen Bereich höchster Wert gelegt, um Zuverlässigkeit, gerin­ges Rauschen und größte Präzision zu erreichen. Die Wärmeleitfähigkeits­detektoren sind temperaturreguliert, um temperaturinduzierte Drift und da­mit Fehler zu vermeiden.

Aufwärmzeiten von 10 - 20 Minuten und eine einfache Injektionskalibrie­rung sorgen für eine schnelle Einsatz­bereitschaft und ermöglichen einen hohen Probendurchsatz.

Speziell konstruierte Probenhalter können mit einer Hand angebracht und abgenommen werden. Das einge­baute Ventil verhindert dabei eine Kon­tamination der Probe an der Atmo­sphäre.

Die Dewarplattform ist mit einem Mikroschalter versehen, der ein Um­schalten der Polarisation beim Über­gang von der Adsorption zur Desorp­tion überflüssig macht. Optionell steht mit dem „AutoMate" ein Dewaraufzug zur Verfügung, der den Meßprozeß automatisiert.

Mit seinem einfachen Design ist der FlowSorb 112300 ein äußerst bediener­freundliches Gerät, das die Wahr­scheinlichkeit eines Bedienerfehlers auf ein Minimum reduziert. Seine robu­ste Verarbeitung eliminiert Ausfall-und Reparaturzeiten fast vollständig.

Dadurch und aufgrund seines gerin­gen Preises ist das FlowSorb 112300 ein preiswertes und zuverlässiges Gerät zur Bestimmung von Oberflächen und Porenvolumen.

Eigenschaften:

•            Hoher Probendurchsatz beim Be‑stimmen von BET-Oberflächen.

•            Hohe Genauigkeit, auch bei klei­nen Oberflächen.

•            Ultra-stabile Detektorenverhindern Drift und häufiges Nachjustieren.

•            Einfache Kalibrierung durch Gas­injektion.

•            Messen mit anderen, nicht korro­siven Gasen möglich.

•            Erfassen der gesamten Adsorp­tions- und Desorptions-Isotherme ist möglich.

•            Eingebaute Probenvorbereitungs­station.

•            Robuste Konstruktion für indu­strielle Umgebung und Dauerbe­trieb.

Zubehör

•            Vorbereitungsstation (2300A oder 2300 B) mit je 3 Probenanschlüs­sen für hohen Probendurchsatz.

•            5 unterschiedliche Probengefäße einschließlich einer Monolithzelle für große Proben sind erhältlich.

•            Gasmischer zum Einstellen unter­schiedlicher Gasmischungen und damit Partialdrücke.

•            Software für folgende Berechnun­gen:

-       Mehrpunkt-Oberfläche

-       Steigung der BET-Geraden

-       y-Achsenabschnitt

-       Adsorptionsenergie

-       Gesamtadsorbiertes Volumen nach BET und/oder Langmuir

-       T-plot

Spezifikationen

Probenparameter

Oberfläche:                             0,1 m ² (min); 280 m ² (max)

Spezifische Oberfläche:        ungefähr 0,01 m ² /g (min); Maximum ist nur durch die Ein­waagegenauigkeit der kleinster Probe begrenzt.

Gesamtporenvolumen:          0,005 cm ³ (min);

            Maximum nur durch Wiege­genauigkeit der kleinsten Probe begrenzt.

Probengefäß:                          Standard 4,8 cm ³ , andere Größen sind erhältlich.

Probendurchsatz:

  Ein-Punkt:                              5 Proben pro Stunde

  Mehr-Punkt:                           typisch 2 Stunden

  Gesamtporenvolumen:        typisch 2 pro Stunde

Ausheiztemperatur:                 35 - 400° C

Material

Probengefäß:                          Borsilikatglas, bis 400°C einsatzfähig

Interne Komponenten:            Stainless steel, Typ 316; verchromtes Messing; Buna-Ne

Gehäuse

Größe:                                     46,5 cm breit x 53 cm hoch x 30,5 cm tief

Farbe:                                      Beige mit braunem Frontpaneel

Gewicht:                                  19 kg

Versorgung

Strom:                                     220 V / 0,8 A / 50 Hz

Gas:                                         normalerweise Helium-/ Stickstoffgemisch

            andere Gase: Argon, Krypton, Kohlendioxid, Äthan, N-Butan und andere nicht korrosive Gase. Für Einpunktmessung wird häufig 30% N ₂ ,

                                               70% He benutzt.

Gasanschluß:                          1/4" Swagelok

Kühlung

Flüssiger Stickstoff oder Sauerstoff, Eiswasser für entsprechende Adsorbate.

Genauigkeit Reproduzierbarkeit

Kleine spezifische                   normalerweise < +/- 0,3 %

Oberflächen:                           (Einpunktmethode);

                                               < +/- 2 % (Mehrpunktmethode)

                                               Reproduzierbarkeit < 0,5

Mittlere und große                   normalerweise < +/- 0,2 %

Oberflächen:                           (Einpunktmethode)

                                               < +/- 1,5% (Mehrpunktmethode)

                                               Reproduzierbarkeit < 0,5

Gesamtporenvolumen:          normalerweise < +/- 3 %

Umgebung

Temperatur:                            15 - 30° C Betrieb

                                               0 - 50° C Lagerungs­temperatur

Feuchtigkeit:                            20-80%

                                               (nicht kondensierend)
