Waldner W 90
Objektnummer | B00013808 |
---|---|
ID-number | 013808 |
Object name | Waldner W 90 |
Status | Archiv |
Status, terms of delivery and payment
Verification of devices
The second-hand devices are verified by Labexchange Service GmbH before delivery. You are receiving only fully functional devices.
Dispatch time
The stated dispatch times are the shortest possible ones for each article. The effective dispatch times can vary. The effective dispatch times will be stated in the order confirmation.
As a matter of principle, we are offering collective deliveries. The shipping time is calculated based on the position with the longest lead time. A partial delivery is possible on explicit request.
Shipping methods
Parcel services, forwarding agencies, self-pickup, delivery by Labexchange fleet.
Delivery information
Prices exclude shipping costs. Stated shipping costs are to be expected. Deviations are possible. If transport costs are not specified, please ask separately for them.
The stated transport and packing charges apply to the most favorable route if transport and are to be understood as subject to verification due to unexpected cost increases. By reason of unpredictable events, cargo rates and delivery times can change at any time and therefore have to be adapted to the recent situation. Import formalities and possible customs charges will be borne by the purchaser. Incoterm coding according to Incoterms 2010: For persons who collect the devices themselves: EXW, for dipatch by sea: CFR, by air freight: CPT, other shipments: DAP. Note for international shipments: A proof of preference/EUR1 will not be issued by us. When self-collecting/ordering EXW from countries within or outside the European Union, 16% VAT will be retained as a deposit until we have received the corresponding confirmation of arrival/bill of delivery from the buyer.
Terms of payment
We do not accept payment by letter of credit, PayPal, etc. In each case the invoice amount is payable without deduction. Discount is not granted.
Country |
Possible payment methods |
Comment |
DE, AT, CH |
Payment by invoice, payment in advance, paymet by credit card |
Payment by invoice is only possible for corporate clients. |
NL, BE, LU |
Payment by invoice, payment in advance, payment by credit card |
Payment by invoice is only possible for corporate clients |
Other countries |
Payment in advance, payment by credit card |
|
Our General Terms of Sale, Delivery and Payment are valid and are available for download here.
The goods are offered subject to prior sale.
Definition of status
All articles are used articles, except an article is listed especially as a new device.
Status |
Condition |
Comment |
Immediately available |
Used | The article is fully functional and in impeccable condition. It can be shipped immediately. |
In stock |
Used |
The article is on stock. Our service technicians will verify the article before delivery. You are receiving only a fully functional article. |
Published |
Used |
The article is still with the provider. After your order the article will be purchased and verified by us before being shipped to you. A certificate of operativeness as well as a service report are included in delivery. |
New device |
new |
The article is brand new and unused. Regarding new equipment the guarantee/warranty conditions of the corresponding manufacturer apply. |
Labprocure |
Used |
Labprocure GmbH, as the advertiser, is responsible for the content of this device offer. Labprocure assumes liability for the offers advertised here and for the photos and offer texts included. Labprocure GmbH, Bruckstraße 58, 72393 Burladingen. |
Nachfolgende Abbildungen und Beschreibungen sind modellbezogen und aus Prospekten entnommen.
Sie geben nicht den Lieferumfang des Systems wieder.
Den exakten Lieferumfang entnehmen Sie bitte aus dem Angebotstext.
Bauteile und Funktionen:
Systemträger
als vormontierte Liefereinheit bestehend aus:
2 Funktionsständer aus stranggepreßtem Aluminium, längsseitig mit 3 durchgehenden Funktionshalfen
1 Verbindungszarge 100 mm hoch
2 Ständerfüße-nivellierbar
Oberteil
1 feste Frontblende 2fach, aus 5 mm dicker, dekorativer Schichtpreßstoffplatte, als Schiebefenstertasche ausgebildet (Bypass-System).
1 vertikales Front-Schiebefenster aus Plexiglas in Stahlrahmenkonstruktion mit Fallsicherung.
1 Abzugsdecke aus 19 mm dicker Trägerplatte*,
mit Beleuchtungsaufsatz, Plexiglas- bzw. transparenter PVC-Abdeckung und Hochleistungsreflektor.
1 Leuchtstofflampe komplett mit einer Lichtqualität von 500 Lux auf der Tischplatte.
2 Seiten aus 19 mm dicker Trägerplatte*
1 Rückwand aus 19 mm dicker Trägerplatte*.
1 Luftleitwand mit strömungsgünstig angearbeiteter Stauplatte, Material in Abhängigkeit von der Innenauskleidung*
Spezialausstattungen für Arbeiten im radioaktiven Bereich
lnnenauskleidung aus Chromnickelstahl, Werkstoff 1.4571, Dicke 1,25 mm. Oberfläche matt gebürstet, Ecken durchgehend fugenlos mit Hohlnaht verschweißt und verputzt.
· Materialwahl (Trägerplatten)
- Rückwand aus 19 mm besch. Flachpreßplatte
- Decke aus 19 mm besch. Flachpreßplatte
- Seiten aus 19 mm besch. Flachpreßplatte
- Luftleitwand aus Chromnickelstahl
oder
- lnnenauskleidung aus Polypropylen (PP), Dicke 6 mm, Ecken durchgehend fugenlos mit Hohlnaht verschweißt und verputzt.
· Materialwahl (Trägerplatten)
- Rückwand aus 19 mm besch. Span-Tischlerplatte
- Decke aus 19 mm besch. Span-Tischlerplatte
- Seiten aus 19 mm besch. Span-Tischlerplatte
- Luftleitwand aus Polypropylen, 6 mm Massiv
Abluftsammelkanal
Vormontiert auf der Abzugsdecke, vorgerichtet zum Anschluß an das weiterführende Abluft- bzw Filtersystem.
1 Abluftkanal aus Polypropylen (PP) - schwer entflammbar -, strömungsgünstig geformt mit Lüftungskupplung 200 mm Ø zur Abluftleitung.
Stativhalter
aus Polybutylenterephtalat (PBTP).Anzahl laut Einzelbeschrieb
Option:
- Seite mit Pendelklappe
- 1 Abluftleitung auf Polypropylen (PP) - schwer entflammbar-, mit Lüftungskupplung und Kanalübergang zum Filtergehäuse.
Lufttechnische Funktionen
Wirkungsweise
Durch den Einsatz strömungsgünstig geformter und angeordneter Bauteile
- Bypass-System oberhalb des Schiebefensters
- Luftleitwand mit Stauplatte
- Luftleit-Griffprofil am Frontschiebefenster
- Lufteinströmprofil an der Tischplatte
wird ein horizontal verlaufendes Wirbelfeld erzeugt, welches eine für den Schadstofftransport optimale Luftwalze aufbaut. Durch das Bypass-System bzw, durch die Luftleitwand mit Stauplatte wird ein gleichmäßiges Strömungsverhalten (ohne Totzonen) erreicht, welches kurze Verweilzeiten und schnelle Schadstoffausdünnung gewährleistet.
Das Luftleit-Griffprofil am Schiebefenster sowie das Lufteinströmprofil an der Tischplattenvorderkante beschleunigen die einströmende Luft und verhindern wirkungsvoll den Schadstoffausbruch sowie das Ausströmen eventueller schwerer Gase.
Sicherheitstechnische Einrichtungen
Wahlweise sind laut Einzelbeschrieb folgende sicherheitstechnische Ausstattungen lieferbar;
- Lufteinströmprofil an der Tischplattenvorderkante
- Einstellscheibe aus Plexiglas, 10 mm dick, 300 mm hoch, mit 2 Handschuhhalterungen (Schutzhandschuhe bauseits).
- Bleiabschirmung unterhalb der Tischplatte; auswechselbar, bis max. 35 mm dick.
- Fahrbarer Flaschenwagen zur Aufnahme von flüssigem, radioaktivem Abfall komplett mit Schutzbehälter, Sammelflasche.
- Füllstandsanzeige - elektrisch, optisch + akustisch
oder -mechanisch, optisch
- Fahrbarer Wagen zur Aufnahme von festem, radioaktivem Abfall mit Faltkasten
- Abzugsfunktionsanzeige, electronisch
- Sicherheits-Abluftregelung, electronisch
- Filterschrank mit 2 vollen Flügeltüren
- Maximal 3 Filtergehäuse aus massivem Polypropylen (pp) jeweils mit:
- Filteranpreßvorrichtung
- Wartungssack-Wechseltechnik
- Dichtsitzprüfrille nach DIN 25466, DIN 1946
- 2 Meßstutzen
- Schutzkappe für Meßstutzen
- Vorfilter nach DIN 24 195
- Schwebstoffilter »S« nach DIN 24 184
- Aktivkohlefilter mit imprägnierter Kohle
- Abriebfilter nach DIN 24 184
- Differenzdruckmesser für Vorfilter
- Differenzdruckmesser für schwebstoffilter »S«
- Differenzdruckmesser für Abriebfilter
Klassifizierung
Nach dem neuen Normenentwurf DIN 12 924 Teil 1 sind die Abzüge in 3 Klassen eingeteilt. Klassifizierungs-Kriterium ist die Gaskonzentration (Schadstoffausbruch) vor dem Abzug. Gemessen wird in Abhängigkeit von der Frontschieberstellung
- geschlossen
- ½ geöffnet
- ganz geöffnet
Funktionsnachweise
Meß-, Prüf- und Sicherheitsnachweise für alle erforderlichen Funktionen liegen vor
- von unabhängigen Instituten
- von der eigenen Meßstrecke

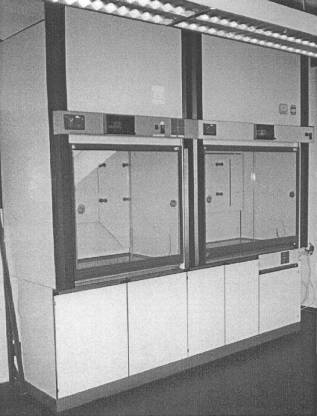

Mobilien W 90 Abzugsprogramm (Beispiel)
Sie bestehen aus einer Medienzelle, einer tragenden Einheit mit auswechselbarer Tischplatte und dem Abzugsoberteil. Zur funktionellen Ergänzung stehen Unterbauschränke aller Baureihen zur Verfügung. Die Sanitärund Elektroversorgung erfolgt entweder über die nebenstehend plazierte Mediensäule oder über eine im Unterbauschrank integrierte Armaturenblende bzw. über das spritzwassergeschützte Elektroversorgungssystem EL-ETAGE, das über dem Abzugsschiebefenster angebracht wird.
Die Schiebefenster sind aus Verbundsicherheitsglas in voller Höhe mit Querschiebern unter- . teilt und weisen strömungsgünstig geformte, durchlaufende Griffprofile, Edelstahldrahtaufhängung und Fallsicherungen auf. Das Schiebefenster ist zur Tischplatte hin so ausgebildet, daß bei möglichen Unfällen Spritzer, Splitter o. ähnl. um 90° zum Fußboden umgelenkt werden. Das Gegengewicht ist vorne in der Pylone leicht zugänglich untergebracht.
Ein Bypass-System oberhalb des Schiebefensters sorgt für eine reduzierte Einströmgeschwindigkeit bei geschlossenem Frontschieber und verhindert dadurch störende Turbulenzen. Die Seitenwände können mit Querschiebefenstern aus Verbundsicherheitsglas oder - bei Energieversorgung über Mediensäule - mit Pendelklappen geliefert werden. Abzugsdecke mit Beleuchtungsaufsatz gemäß VDE, Verbundsicherheitsglasabdeckung, Reflektorschirm und Druckentlastungsvorrichtung. Rückwand und Luftleinwand bilden einen Ansaugschacht
über die gesamte Abzugsinnenbreite. Die Luftleinwand hat eine untere, mittlere und obere Ansaugöffnung, wobei die untere Ansaugöffnung in den Ecken bis zur Tischplatte reicht und somit eine zuverlässige Absaugung von schweren Gasen gewährleistet.
Die Rückwand ist mit patentierten Stativhalterungen aus Polybutylenterephtalat mit Exenterbefestigung für Ø 13 mm Stativstäbe ausgerüstet. Über dem Abzugsdach ist ein Abluftstutzen oder ein nach strömungstechnischen Kriterien gestalteter Abluftsammelkanal aus schwer entflammbarem Polypropylen mit Kondensatsammler und bei Bedarf mit Ablauf angeordnet.
Die Innenauskleidung kann wahlweise aus Melamin, Phenolharz, PP oder Keraion sein. Die Tischplatten können wahlweise aus Steinzeug oder Fliesen bestehen und besitzen jeweils ein ringsum laufendes Wulstrandprofil. Tischplatten sind auswechselbar. An der Tischplattenvorderkante kann ein Lufteinströmprofil für das Freispülen der Arbeitsfläche von Schadgasen eingebaut werden.
Als zusätzliche Sicherheitseinrichtung bietet Waldner eine Abzugsfunktionsanzeige, die das Labor warnt, wenn der für die Sicherheit notwendige Mindestvolumenstrom unterschritten wird.
Bei allen Abzugseinheiten wurden umfangreiche lufttechnische Untersuchungen und Schadgasausbruchsmessungen nach DIN 12 924 durchgeführt.
